光学分辨率与成像质量评价

一、概述

光学分辨率与成像质量评价是激光领域中一个重要的概念和技术。本文将从原理、参数、类型和应用等方面，系统介绍光学分辨率与成像质量评价的相关知识。

买相机镜头的时候，你可能会看”分辨率”这个参数——多少线对每毫米（lp/mm）。做显微系统的时候，你会关心”分辨极限”是多少——能看清多小的东西。设计投影镜头的时候，你会用MTF曲线来评估成像质量。

分辨率和成像质量，是所有光学成像系统的核心指标。 不管是相机、显微镜、望远镜，还是光刻机、激光加工头，最终的性能好不好，很大程度上取决于成像质量。

但你知道吗？“分辨率”这个词其实很模糊。 两个人说”分辨率高”，可能说的根本不是一回事。有的说的是能分辨的最小尺寸，有的说的是像素数，还有的说的是对比度。要科学地评价一个光学系统的成像质量，需要一套完整的理论和方法——从瑞利判据到MTF，从PSF到OTF，每一个概念都有它特定的含义和用途。

一个有趣的历史故事：19世纪，天文学家在争论望远镜到底能分辨多近的两颗星。瑞利勋爵（Lord Rayleigh）在1879年提出了一个判据——当一个星的艾里斑中心正好落在另一个星的艾里斑第一暗环上时，这两颗星刚好能被分辨。这就是著名的”瑞利判据”，它至今仍是分辨率评价的经典标准。

评价成像质量的主要方法：
– 分辨率与瑞利判据（最基础的概念）
– 点扩散函数PSF（空间域的完整描述）
– 调制传递函数MTF（频率域的定量评价）
– 光学传递函数OTF（振幅+相位的完整描述）
– 像差分析（波像差、Seidel像差等）

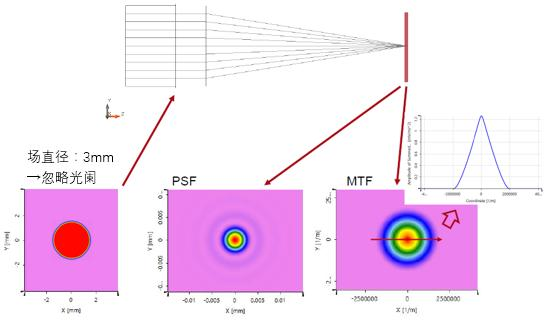

光学系统PSF与MTF关系示意图

二、核心原理

1. 分辨率与瑞利判据

什么是分辨率？

分辨率，简单说就是光学系统能分辨两个靠近物体的能力。两个点靠得越近还能被看清是两个点，说明分辨率越高。

但为什么会有分辨率极限？因为光有波动性——一个理想的点光源经过光学系统后，不会聚焦成一个理想的点，而是会形成一个衍射斑（艾里斑）。

艾里斑的大小：
d = 2.44 × λ × f / D = 2.44 × λ × F/#

其中：
– λ是波长
– f是焦距
– D是孔径直径
– F/#是光圈数（f/D）

瑞利判据（Rayleigh Criterion）

瑞利判据说的是：当一个点光源的艾里斑中心刚好落在另一个点光源的艾里斑第一暗环上时，这两个点刚好能被分辨。

此时两点之间的角距离为：
θ = 1.22 × λ / D（角度，弧度）

对应的线距离（在像面上）：
δ = 0.61 × λ / NA

其中NA是数值孔径，NA = n × sin θ，n是介质折射率。

其他判据

瑞利判据不是唯一的标准：
– 斯派罗判据（Sparrow Criterion）：比瑞利更严格，当两个艾里斑之间的凹陷刚好消失时为极限
– 道斯极限（Dawes’ Limit）：天文上常用的经验判据，比瑞利判据稍宽松一点
– 100%对比度判据：两点完全分开（谷值为0）

为什么会有不同的判据？因为”刚好能分辨”本身就是一个主观的概念——有的人眼神好，能看出更细微的差别；有的人不行。所以才需要各种客观标准来统一说法。

2. 点扩散函数PSF（Point Spread Function）

PSF是什么？ 一个理想的点光源经过光学系统后，在像面上形成的强度分布，就叫点扩散函数。

你可以把PSF想象成光学系统的”指纹”——每个光学系统都有自己独特的PSF。如果系统是理想的（只有衍射，没有像差），PSF就是艾里斑；如果系统有像差，PSF会变得更复杂、更弥散。

PSF的重要性：
– PSF完全描述了光学系统的成像特性（空间域）
– 任何物的像 = 物 × PSF 的卷积
– PSF越窄越尖锐，系统成像越清晰

斯特列尔比（Strehl Ratio）：
斯特列尔比是评价成像质量的一个简洁指标，它等于有像差系统PSF的峰值强度 / 无像差（衍射极限）系统PSF的峰值强度。

斯特列尔比 > 0.8：通常认为是”衍射极限”级别（瑞利四分之一波长判据的近似）
0.5 < 斯特列尔比 < 0.8：有中等像差
< 0.5：像差严重

3. 调制传递函数MTF（Modulation Transfer Function）

MTF是目前最常用、最全面的成像质量评价方法。

什么是MTF？

想象你用光学系统去看一组正弦条纹（亮暗交替的线条）：
– 如果条纹很粗（空间频率低），系统能很好地还原条纹，对比度很高
– 如果条纹很细（空间频率高），系统还原出来的条纹对比度会下降
– 当条纹细到一定程度，对比度降到0，系统就完全分辨不出来了

MTF就是对比度随空间频率变化的曲线。 它描述了光学系统对不同粗细细节的传递能力。

MTF的定义：
MTF(f) = 像的调制度 / 物的调制度

调制度（对比度）= (最大强度 – 最低强度) / (最大强度 + 最低强度)

MTF曲线怎么看？

看MTF曲线有几个关键点：
1. 低频端（<10 lp/mm）：反映大尺寸的对比度，和”通透感”有关
2. 中频段：反映整体的清晰度
3. 截止频率：MTF降到0时的空间频率，对应分辨率极限
4. MTF曲线下的面积：大致反映整体成像质量

衍射极限MTF

理想的无像差光学系统，MTF也不是一条100%的平线——因为衍射的存在，MTF会从1（低频）逐渐降到0（截止频率）。

衍射极限截止频率：
f_c = 1 / (λ × F/#) = 2NA / λ

MTF和PSF的关系

PSF和MTF是傅里叶变换对：
– MTF是PSF的傅里叶变换的模
– 换句话说，空间域的点扩散函数，在频率域就是光学传递函数

这就给了我们两种描述成像质量的等价方式：
– 空间域（PSF）：直观，能看到具体的光斑形状
– 频率域（MTF/OTF）：定量，容易比较不同系统的性能

4. 光学传递函数OTF（Optical Transfer Function）

OTF比MTF更完整——MTF只说了振幅（对比度）的变化，OTF还包括了相位的信息。

OTF(f) = MTF(f) × e^{i×PTF(f)}

其中PTF是相位传递函数。

为什么需要相位？ 因为相位变化会影响成像的位置和对称性。如果PTF是线性的，只会导致像的整体平移（没问题）；但如果PTF是非线性的，就会导致像的畸变和不对称。

在大多数成像应用中，MTF已经足够了（因为人眼和探测器对相位不敏感）。但在一些特殊应用（比如相位成像、干涉测量）中，PTF也很重要。

5. 像差：成像质量下降的原因

为什么实际的光学系统达不到衍射极限？因为有像差。

主要的单色像差（Seidel像差）：
– 球差：轴上点，不同高度的光线焦点不同
– 彗差：轴外点，像彗星尾巴一样拖尾
– 像散：轴外点，子午和弧矢方向焦点不同
– 场曲：像面不是平面而是曲面
– 畸变：图像的几何变形（枕形、桶形）

色差：
– 轴向色差：不同波长的焦点位置不同
– 垂轴色差：不同波长的放大率不同

像差会让PSF变大、变形，让MTF下降。光学设计的核心任务之一就是通过合理选择镜片材料、曲率、间距等来校正像差。

三、关键参数指标

参数	含义	单位
分辨率	能分辨的最小细节	光学系统分辨两个相邻物点的能力，是成像系统最核心的性能指标，决定了成像的清晰程度。
NA（数值孔径）	集光能力	决定系统集光能力和分辨率极限，NA越高分辨率越好，是物镜最重要的参数之一。
F/#（光圈数）	相对孔径	焦距与通光孔径的比值，与NA对应，影响成像亮度、景深和分辨率。
斯特列尔比	峰值强度比	实际像点峰值强度与理想艾里斑峰值强度的比值，综合反映像差对成像质量的影响。
MTF截止频率	MTF降为0的频率	调制传递函数降为零的空间频率，是系统分辨率极限的频域表示。
MTF@某频率	指定频率下的对比度	特定空间频率下的调制传递函数值，反映系统对该频率细节的传递能力。
波像差RMS	波前误差的均方根	波前误差的均方根值，是评价成像系统像差水平的量化指标，通常以波长为单位。
瑞利判据分辨率	瑞利判据下的最小分辨尺寸	基于瑞利判据的分辨率极限，是最经典的分辨率定义，便于不同系统对比。

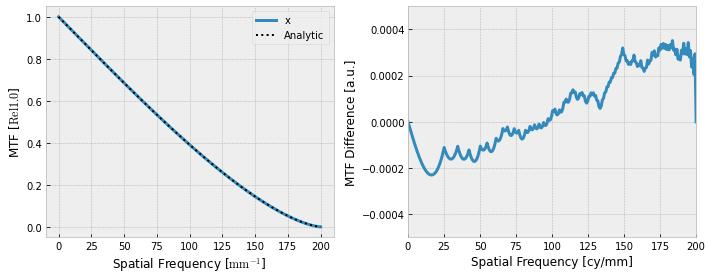

调制传递函数MTF曲线示例

四、常见误区

误区1：像素越高，分辨率越高

这是最常见的误区。很多人以为”像素数=分辨率”，其实不是。光学系统的分辨率由光学镜头决定，而像素是探测器的参数。 两者的关系就像水龙头和水管——镜头是水龙头（决定最大流量），像素是水管（决定你能接多少）。如果镜头本身只能分辨100 lp/mm，你就算用能分辨1000 lp/mm的探测器也没用，多余的像素只是在采样模糊的图像。

正确的做法是：光学分辨率和探测器像素要匹配。通常用”每艾里斑对应2-3个像素”作为设计准则（奈奎斯特采样的考虑）。

误区2：分辨率高就是成像质量好

分辨率只是成像质量的一个方面。两个系统的截止频率一样，MTF曲线可能差很多：
– 一个系统可能低频对比度很高，但截止频率一般
– 另一个系统可能截止频率很高，但中低频对比度很差

实际观感上，第一个系统可能看起来更”通透”、更清晰，第二个系统虽然能看到更细的线，但对比度低，看起来”发灰”。所以评价成像质量一定要看完整的MTF曲线，而不是只看一个分辨率数字。

误区3：瑞利判据是绝对的分辨率极限

瑞利判据只是一个”约定俗成”的标准，不是物理定律。实际上：
– 如果信噪比足够高，你可以分辨比瑞利极限更近的两个点（超分辨）
– 现代图像处理技术（如反卷积、深度学习）可以从低于衍射极限的数据中恢复出更高分辨率的信息
– 斯派罗判据就比瑞利判据更严格（能分辨更近的点）

瑞利判据的意义在于它提供了一个方便、可重复的比较标准，而不是说”超过这个极限就绝对不可能”。

误区4：MTF曲线越高越好，买到手的镜头和标称一样

MTF标称值通常是”设计值”或”最佳值”，实际使用中MTF会受很多因素影响：
– 光圈：F/#越小（光圈越大），像差通常越大，MTF越低
– 视场位置：中心MTF最高，边缘会下降
– 波长：不同波长的MTF不一样，色差会让MTF下降
– 对焦：没对焦好会严重降低MTF
– 制造公差：实际产品和设计值总有偏差

所以看MTF曲线时，一定要注意是在什么条件下测的——是中心还是边缘？是最佳光圈还是最大光圈？是单波长还是全光谱？

五、选型建议

1. 按应用场景选评价方法

简单比较镜头好坏 → 看MTF曲线（最直观）
显微系统设计 → 看NA和分辨率（瑞利判据）
高精密成像系统 → 看斯特列尔比和波像差
需要完整评价 → PSF + MTF + 像差分析组合使用
图像质量主观评估 → 结合实际拍摄效果

2. 光学系统选型要点

需要高分辨率？ → 选大NA、小F/#的系统
需要高对比度？ → 注意色差校正和杂光控制
大视场成像？ → 关注视场边缘的MTF和畸变
宽光谱应用？ → 注意色差校正，选复消色差设计
弱光成像？ → 大光圈（小F/#）+ 高透过率

3. 成像质量检测设备

MTF测试仪：直接测量MTF曲线，适合产线质检和镜头评价
干涉仪：测量波像差，精度高，适合高精度光学系统
分辨率靶：用标准分辨率板测试，简单直观
刀口仪：测量PSF的边缘扩散函数，经典方法

六、应用场景

1. 摄影与摄像

镜头成像质量评价与对比
相机传感器与镜头的匹配设计
画质测试与优化

2. 显微镜与生命科学

显微镜物镜的NA与分辨率规格
荧光显微镜、共聚焦显微镜的成像质量评估
超分辨显微镜（STED、PALM/STORM）的分辨率表征

3. 半导体光刻

光刻镜头是世界上最精密的光学系统之一
分辨率直接决定了芯片的工艺节点
EUV光刻的分辨率达到了几纳米级别

4. 激光加工

聚焦光斑大小直接影响加工精度
光束质量和聚焦光学共同决定了加工分辨率
高功率激光加工还要考虑热效应带来的”有效分辨率”变化

5. 天文观测

望远镜分辨率受衍射极限和大气湍流共同限制
自适应光学可以部分补偿大气扰动，接近衍射极限
大口径望远镜的主要目标就是提高分辨率和集光能力

6. 光学设计与制造

镜头设计过程中的成像质量仿真
光学元件加工后的质量检验
镜头组装后的性能测试与校准
