稀土离子掺杂是什么？光纤和晶体的活性成分

一、核心概念：什么是稀土离子掺杂？

稀土离子掺杂是指将三价稀土元素离子（镧系元素离子）作为激光活性中心，掺入透明的基质材料（如晶体、玻璃或光纤）中，使其成为能够产生光放大的增益介质的技术。它是固体激光器中最核心、应用最广泛的增益机制。

所谓”稀土”，指的是元素周期表中镧系的15种元素（从镧La到镥Lu），加上钪和钇，共17种元素。但真正在激光中广泛使用的其实只有少数几种——钕（Nd）、镱（Yb）、铒（Er）、铥（Tm）、钬（Ho）是最主要的五种。 稀土离子掺杂激光器也常被称为”掺杂绝缘体激光器”，因为基质材料通常是绝缘体（氧化物晶体、玻璃、陶瓷等），而掺杂离子才是真正的发光中心。

二、工作原理：稀土离子掺杂是怎么实现的？

1. 4f壳层的特殊性

稀土离子的激光跃迁发生在4f电子壳层内部。这个壳层被外面的5s和5p电子壳层所屏蔽，受周围晶格环境的影响相对较小。因此，稀土离子的发射波长主要由离子种类决定，基质的影响属于”微调”级别。 也正是因为这种屏蔽效应，4f壳层内的跃迁属于禁戒跃迁——跃迁概率低，上能级寿命长（通常微秒到毫秒量级）。长寿命意味着能量可以”存”在激发态上，这对于调Q产生高峰值功率脉冲至关重要。

2. 工作流程

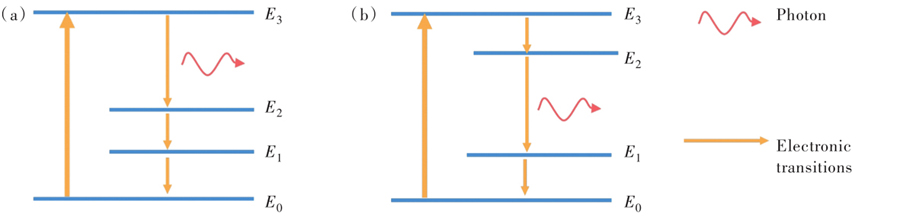

1. 泵浦光照射增益介质，稀土离子吸收泵浦光子，从基态被激发到更高的泵浦能级。 2. 离子通过多声子弛豫（无辐射跃迁）快速落到亚稳态的上激光能级。 3. 上能级的离子通过受激辐射跃迁到下激光能级，释放出激光光子。 4. 下能级的离子再通过多声子弛豫回到基态，完成一个循环。

3. 能量转移与共掺

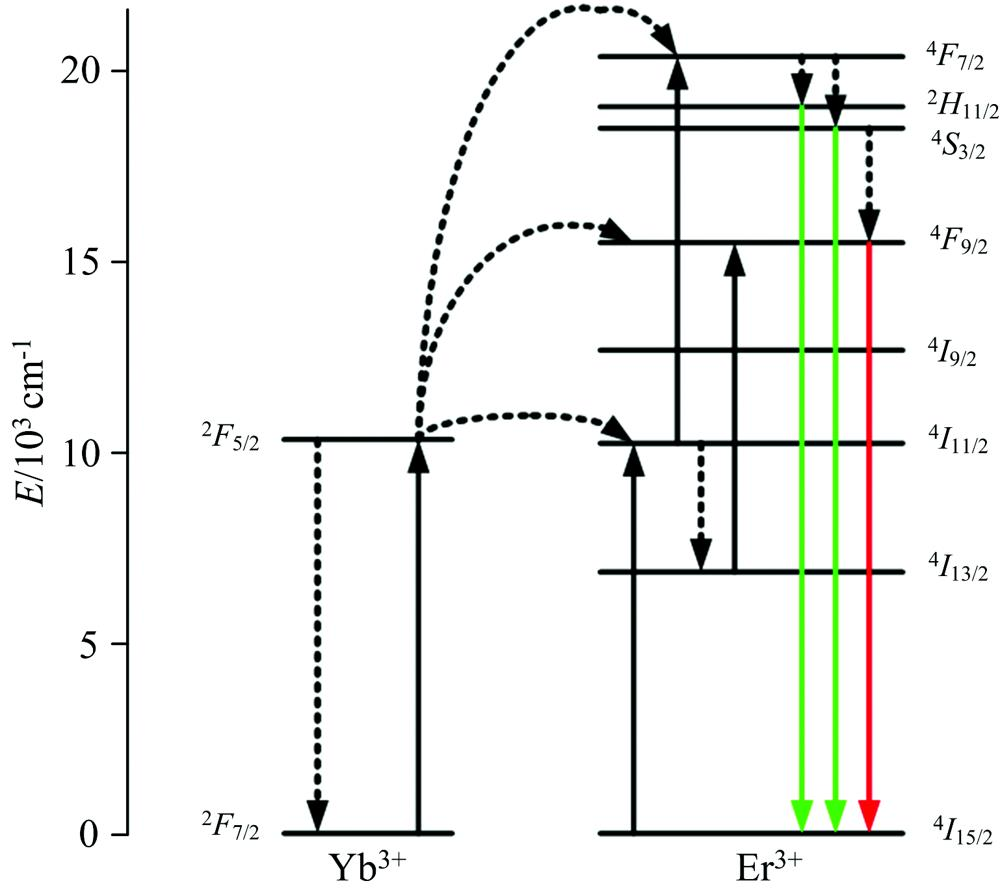

有时候会同时掺入两种稀土离子。最典型的是铒-镱共掺：镱离子吸收泵浦光后，通过偶极-偶极相互作用将能量转移给铒离子，让铒产生激光。这种”敏化剂-激活剂”的模式可以大幅提高泵浦效率，因为镱的吸收截面远大于铒。

三、关键参数：看懂稀土离子掺杂的性能指标

以下是核心参数说明：

参数名称	含义
吸收截面	衡量离子吸收泵浦光能力的强弱，单位通常为cm²。截面越大，相同长度内吸收的泵浦光越多。
受激辐射截面	衡量受激辐射的强度，直接决定增益大小。稀土离子的典型值在10⁻²¹~10⁻¹⁹ cm²范围。
上能级寿命	激发态的存活时间。寿命长有利于能量存储（调Q），寿命短则响应更快。
荧光光谱	离子自发辐射的光谱分布，反映了可能的激光波长范围和增益带宽。
量子效率	上能级离子通过辐射跃迁（发光）回到基态的比例。非辐射跃迁（多声子弛豫、能量转移到缺陷等）会降低量子效率。
浓度淬灭阈值	掺杂浓度超过某一限度后，离子间距太小，会通过交叉弛豫或上转换等过程损失能量，导致效率下降。
泵浦波长与激光波长	不同离子有各自的特征吸收和发射波长，决定了激光器的工作波段。

四、主要类型：稀土离子掺杂有哪些种类？

稀土离子掺杂的分类方式有很多种，不同的分类维度能帮我们从不同角度理解它的特性。下面按常见的分类方式逐一介绍：

按主要激光离子分类

离子	典型发射波长	主要特点	典型应用
钕（Nd³⁺）	1064nm, 1342nm, 946nm	四能级系统，效率高，技术最成熟	工业加工、医疗、测距
镱（Yb³⁺）	1000~1100nm	能级结构简单，量子缺陷小，效率极高	高功率光纤激光器、薄盘激光器
铒（Er³⁺）	1550nm, 2.9μm	通信波段+中红外波段，人眼安全	光通信放大器、医疗激光
铥（Tm³⁺）	1.7~2.1μm, 480nm（上转换）	人眼安全波段，可上转换蓝光	医疗手术、上转换激光器
钬（Ho³⁺）	2.1μm, 2.8~2.9μm	人眼安全，中红外	激光雷达、医疗
镨（Pr³⁺）	可见光多波段	可产生红绿蓝多色上转换激光	可见光光纤激光器
铈（Ce³⁺）	紫外（280~330nm）	紫外发射，也常用作共掺抑制光暗化	紫外激光、抗光暗化共掺

按基质类型分类

按掺杂方式分类

五、应用场景：稀土离子掺杂都用在什么地方？

主要应用领域：

• 工业加工：掺镱光纤激光器、掺钕YAG激光器用于切割、焊接、打标、清洗。
• 光纤通信：掺铒光纤放大器（EDFA）是长距离光纤通信的基石，被誉为”光纤通信的心脏”。
• 医疗美容：掺钕YAG用于眼科手术和血管性病变治疗；掺铒YAG用于牙科和皮肤磨削；掺铥光纤用于软组织手术。
• 激光雷达与测距：人眼安全波段的掺铒、掺铥激光器用于激光雷达；掺钕被动调Q激光器用于传统测距。
• 科研仪器：各种稀土掺杂激光器用于光谱学、冷原子物理、生物成像等科研领域。
• 国防与安全：高功率掺镱光纤激光器用于定向能武器；中红外掺铥、掺钬激光器用于红外对抗。
• 精密测量：窄线宽掺铒光纤激光器用于光纤传感、相干通信和精密计量。

六、常见误区

以下是几个常见的认识误区：

---
