半导体增益介质是什么？电子空穴怎么发光

一、核心概念：什么是半导体增益介质？

半导体增益介质是以半导体材料为基础、通过带间跃迁或子带间跃迁实现光放大的一类增益介质。它是半导体激光器（最典型的就是激光二极管）的核心，也是目前产量最大、应用最广的激光增益介质。

与传统的掺杂绝缘体增益介质不同，半导体增益介质的发光不是来自掺杂的杂质离子，而是来自半导体材料本身的电子能带结构。电子从导带跃迁到价带与空穴复合，释放出光子——这个过程既可以是自发的（LED），也可以是受激的（激光）。 半导体激光器的电光转换效率可以超过50%，远高于其他类型的激光器，而且体积小、寿命长、可直接电调制，是信息时代最重要的光源之一。

二、工作原理：半导体增益介质是怎么实现的？

1. 带间跃迁的基本机制

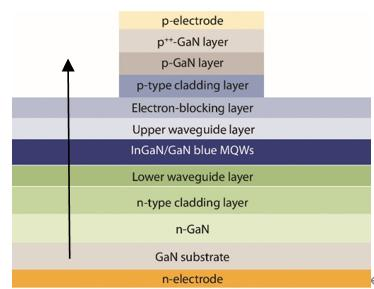

1. PN结与载流子注入：半导体增益介质的核心是一个PN结（更常见的是P-I-N异质结结构）。当外加正向电压时，N区的电子和P区的空穴被注入到中间的有源区。 2. 粒子数反转的形成：在有源区中，如果导带中的电子密度足够高，价带中空穴密度也足够高，就形成了粒子数反转——即导带低能级的电子数多于价带高能级的电子数。此时，受激辐射的概率超过受激吸收，材料就具备了光放大能力。 3. 受激辐射放大：能量接近带隙能量的光子入射时，会刺激导带电子跃迁到价带并与空穴复合，同时释放出一个完全相同的光子。这个过程不断复制光子，实现光放大。 4. 直接带隙与间接带隙：只有直接带隙半导体（如GaAs、InGaAs、GaN）才能有效发光。间接带隙半导体（如硅）的导带底和价带顶不在同一个动量位置，电子-空穴复合需要声子参与动量守恒，发光效率极低，几乎不能用作激光增益介质。

2. 量子阱与量子点

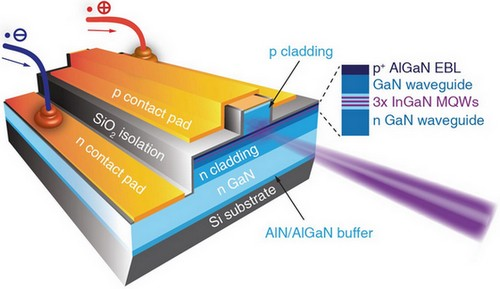

现代半导体激光器几乎都采用量子阱结构——将有源区做得非常薄（几纳米厚），电子在垂直方向被限制在量子阱中，能带结构发生量子化。这可以显著提高增益、降低阈值电流。进一步发展出量子点结构，性能更优。

三、关键参数：看懂半导体增益介质的性能指标

以下是核心参数说明：

参数名称	含义
增益系数	单位长度的光放大倍数。半导体的增益系数非常高，可达10³ cm⁻¹量级，因此增益区只需要几百微米甚至更短。
阈值电流密度	达到激光振荡所需的最小电流密度，是衡量半导体激光器性能的核心指标之一。
内量子效率	注入的电子-空穴对中通过辐射复合发光的比例。
模式增益与限制因子	光场模式与有源区的重叠程度决定了实际的模式增益。波导结构对限制光场至关重要。
微分增益	增益随载流子浓度变化的速率，决定了激光器的调制带宽。
发射波长	由材料的带隙决定。GaAs系约800~1000nm，InP系约1300~1600nm，GaN系约400~550nm。
增益带宽	半导体增益带宽较宽，通常有几十纳米，可实现波长调谐和高速调制。
载流子寿命	半导体的载流子寿命很短（纳秒量级），因此增益响应速度极快，但不适合能量存储和调Q。

四、主要类型：半导体增益介质有哪些种类？

半导体增益介质的分类方式有很多种，不同的分类维度能帮我们从不同角度理解它的特性。下面按常见的分类方式逐一介绍：

按材料体系分类

按结构类型分类

按增益维度分类

不同类型的半导体增益介质各有优缺点，没有绝对的”最好”，只有”最适合”。选择的时候要根据你的具体应用场景、功率需求、预算等因素综合考虑。比如对功率要求高的工业应用，可能选光纤激光器更合适；对超短脉冲有需求的科研应用，可能钛宝石更合适。

五、应用场景：半导体增益介质都用在什么地方？

主要应用领域：

• 光纤通信：InP基DFB激光器是光通信系统的核心光源，加上EDFA构成了现代光通信的基石；高速调制的直调激光器用于数据中心和5G前传。
• 泵浦源：高功率GaAs基激光二极管是几乎所有光纤激光器和大部分固体激光器的泵浦源——可以说，没有半导体泵浦源，就没有现代高功率光纤激光产业。
• 数据存储：红光和蓝光激光二极管是CD、DVD、蓝光光盘的读写光源。
• 工业加工：由多个激光二极管合束的直接半导体激光器（Direct Diode Laser）正在进入工业切割、焊接市场，效率优势明显。
• 消费电子：激光指示器、激光键盘、3D传感（VCSEL用于iPhone的Face ID）、激光电视等。
• 医疗美容：半导体激光用于脱毛、皮肤治疗、牙科等。
• 气体传感：量子级联激光器是中红外气体检测的核心光源，用于环境监测、工业过程控制、医疗呼吸诊断。
• 科研与国防：各种波长的半导体激光器用于科学研究和国防装备。

六、常见误区

以下是几个常见的认识误区：

---
