SOA是什么？半导体光放大器的原理与特点
半导体光放大器（SOA）是基于半导体材料的光放大器，具有体积小、可电泵浦、响应速度快、易于集成等独特优势。除了信号放大，SOA的快速增益动力学使其在光信号处理领域有不可替代的作用。本文全面介绍SOA的原理、参数、类型和应用。
本文目录
- 一、什么是SOA？核心概念搞清楚
- 二、工作原理：SOA是怎么实现的
- 三、关键参数：看懂SOA的性能指标
- 四、主要类型：SOA有哪些种类
- 五、应用场景：SOA都用在什么地方
- 六、常见误区：这些坑别踩
一、核心概念：什么是SOA？

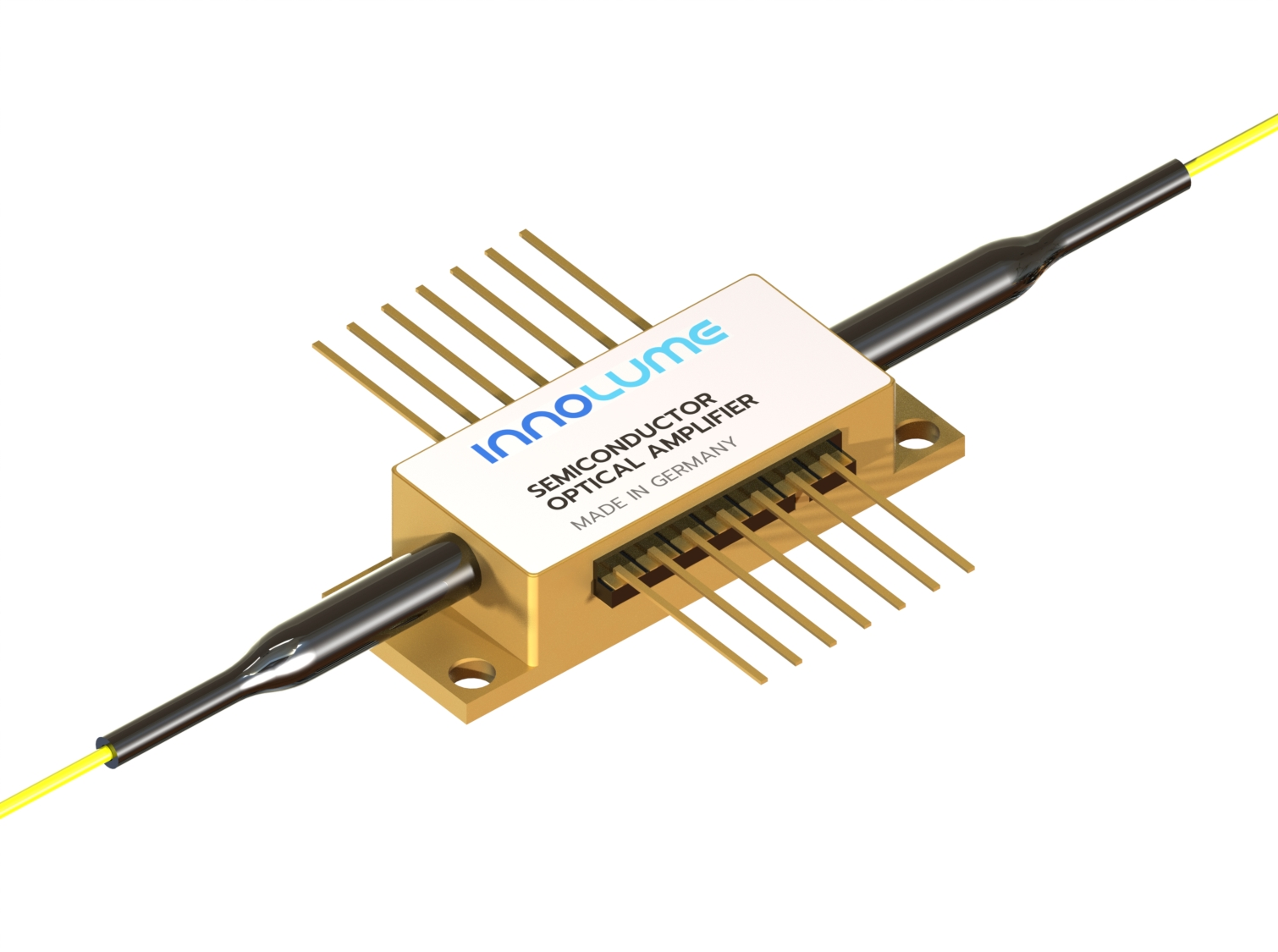

说起SOA，很多人的第一反应可能是”听起来好专业”。但如果你对激光有所了解，就会知道SOA是激光领域里一个非常核心、非常基础的概念。 半导体光放大器（Semiconductor Optical Amplifier，简称SOA）是一种基于半导体材料增益的光放大器。简单来说，它可以理解为”没有谐振腔的半导体激光器“——在半导体波导结构中，通过电流注入（电泵浦）实现粒子数反转，当光信号通过这个增益波导时，就会通过受激辐射获得放大。

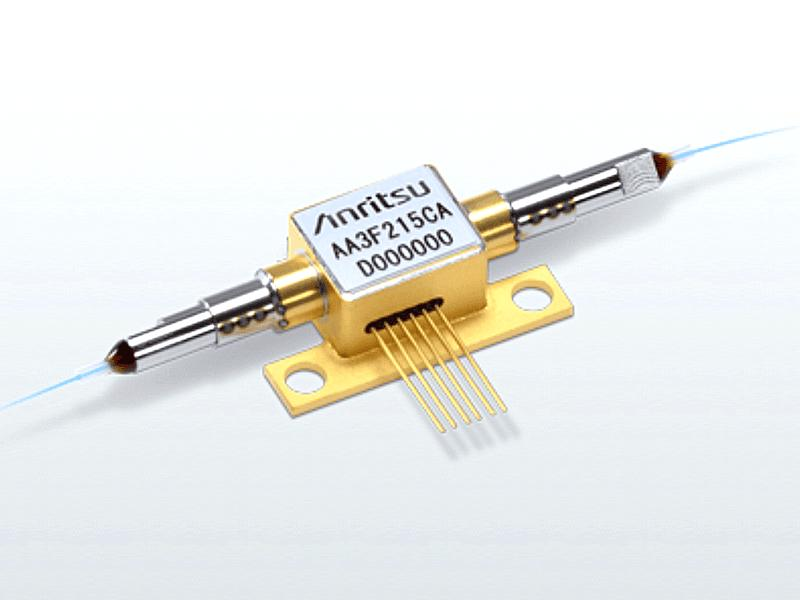

SOA的最大特点是体积小、可电泵浦、易于集成。与光纤放大器相比，SOA的增益恢复时间非常短（纳秒量级），这使得它不仅能用于信号放大，还可以作为光开关、波长转换器等光信号处理器件使用。
可能有人会问，为什么要专门花一篇文章来讲SOA呢？因为它直接决定了光信号的放大质量、传输距离和信噪比——在长距离通信、激光系统和光学传感中，SOA的性能就是系统性能的天花板。搞懂SOA，你不仅能理解光放大的物理原理，还能在实际选型时抓住核心指标，避免踩坑。
跟普通的无源光学元件比起来，SOA最大的不同在于它是有源器件——不是被动地让光衰减或改变方向，而是通过外部能量（泵浦）的注入，主动地提升光信号的功率。这种有源放大能力，正是光放大器区别于其他光学元件的核心特征。
二、工作原理：SOA是怎么实现的？
半导体光放大器（SOA）的工作原理与半导体激光器同源，都是基于半导体材料中的受激辐射。两者核心区别在于：激光器有谐振腔形成振荡，而SOA刻意抑制反射，只做单次通过的光放大。
SOA的工作原理可以从三个层面来理解：
层面一：基本放大原理——受激辐射
和所有光放大器一样，SOA靠受激辐射实现光信号放大，只不过增益介质是半导体材料：
1. 电泵浦与粒子数反转：在半导体PN结上注入正向电流，电子从N区注入有源区，空穴从P区注入有源区。当注入电流超过阈值时，有源区中导带电子浓度和价带空穴浓度超过平衡态，形成粒子数反转——这是光放大的前提条件。
2. 受激辐射放大：当输入光信号通过有源区波导时，信号光子激发导带中的电子跃迁到价带，与空穴复合，同时释放出与信号光子同频率、同相位、同方向的光子，实现光信号的放大。
层面二：SOA的核心难题——如何抑制端面反射（避免变成激光器）
SOA和半导体激光器长得很像，但有一个本质区别：SOA不能有谐振腔，不能产生激光振荡。半导体材料的解理端面天然具有约32%的反射率，如果不处理，两个端面就会形成谐振腔，SOA就变成了激光器。
因此，抑制端面反射是SOA设计的第一要务。常见的三种技术手段：
| 技术手段 | 原理 | 效果 |
|---|---|---|
| 增透膜（AR Coating） | 在端面镀制多层减反射膜，利用薄膜干涉抵消反射光 | 可将端面反射率从32%降至10⁻⁴甚至更低量级 |
| 倾斜波导（Angled Facet） | 波导与端面成一定角度（通常7°-15°），使端面反射光不沿波导返回 | 配合增透膜可实现极低的有效反射率（10⁻⁵量级） |
| 掩埋异质结构（BH） | 用宽带隙材料将有源区四周掩埋，限制光场和载流子，同时降低端面处的光场强度以减小有效反射 | 进一步降低端面有效反射，同时改善光束质量和温度特性 |
实际商用SOA通常多种手段并用（增透膜+倾斜波导+掩埋结构），才能将端面反射抑制到足够低，保证稳定的行波放大而不振荡。
层面三：增益动力学——SOA独有的高速特性
SOA的载流子寿命非常短（约 0.1 ~ 1 ns），这意味着增益恢复速度极快。这一特性是把双刃剑：
有利的一面：增益响应快，可以用于高速光信号处理，比如全光开关、波长转换、光逻辑门、3R再生等，是全光通信网络的关键器件。
不利的一面：对高速信号会产生较强的图案效应（Pattern Effect）——不同比特位因为前序比特的增益饱和程度不同，获得的增益也不同，导致输出信号幅度不均匀。在高速（10 Gb/s以上）应用中需要通过注入辅助光、采用增益钳制等方法来抑制图案效应。
◆ 打个比方
如果把光传输系统比作马拉松接力赛，那么SOA就像是沿途的”补给站”——它不会改变跑步的方向（光的传播方向），但能为疲惫的选手（衰减的光信号）补充能量，让他们能跑完全程。补给站的质量（放大器的噪声系数和增益）直接决定了最终成绩。
总的来说，SOA的工作原理虽然涉及一些物理概念，但核心逻辑其实很朴素：通过特定的物理机制，让光按照我们想要的方式被放大、被约束、被利用。理解了这一点，后面讲参数、讲类型、讲应用，你都会更容易理解。
值得一提的是，SOA的各项参数之间是相互关联、相互制约的。增益高了往往噪声也大，带宽宽了单位增益效率就低，输出功率高了非线性效应就明显。真正优秀的放大器设计，是在增益、噪声、带宽、功率等多维约束中找到最优平衡点。这也是光放大器设计既是精密科学，又是系统工程艺术的原因。
三、关键参数：看懂SOA的性能指标
了解SOA，光知道概念和原理还不够，还得看懂它的关键参数。很多人选激光器的时候，看着一堆参数表不知道从哪看起。其实不用怕，下面这张表帮你把核心参数都梳理清楚了：
| 参数名称 | 含义 | 实际意义 |
|---|---|---|
| 小信号增益 | 输入信号很弱时的增益，通常为20-30 dB，与EDFA相当或略低，取决于注入电流和有源区结构。 | 决定SOA对弱信号的放大能力，是光信号处理和短距离通信应用的基础指标；增益不足会限制系统的传输距离。 |

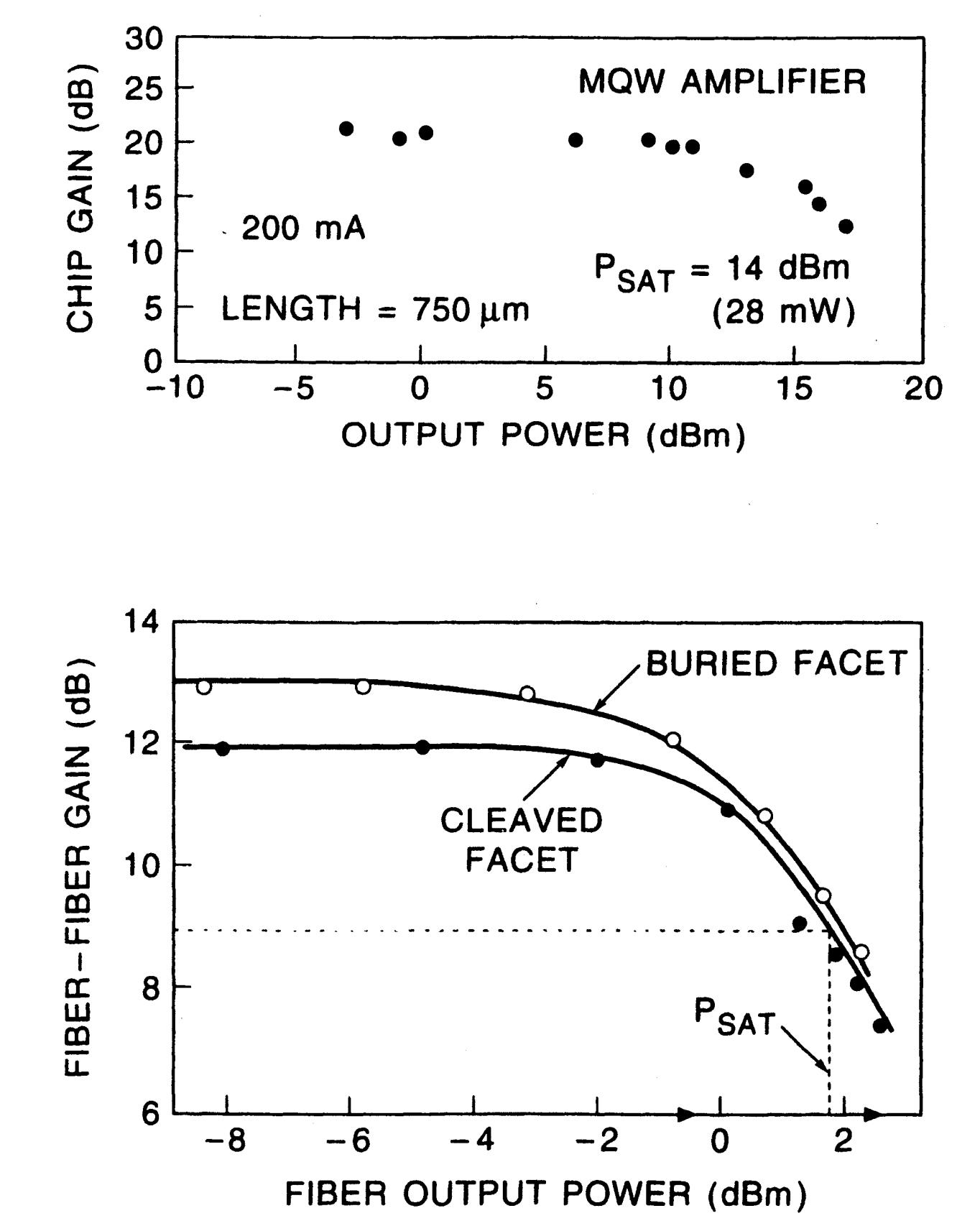

| 饱和输出功率 | 增益下降3 dB时的输出功率，普通SOA通常在10 dBm（10 mW）左右，远低于EDFA。 | 决定SOA的最大输出能力；较低的饱和功率是SOA相较于EDFA的主要劣势，限制了其在功率放大场景的应用。 |
| 噪声系数（NF） | SOA的噪声系数通常为6-10 dB，明显高于EDFA的4-6 dB，受载流子复合噪声和自发辐射影响较大。 | 直接影响系统输出信噪比；较高的噪声系数限制了SOA在长距离传输系统中的级联使用，更适合信号处理场景。 |
| 增益带宽 | SOA的增益带宽很宽，可达数十纳米甚至上百纳米，具体取决于半导体材料体系，可覆盖O波段到L波段。 | 宽增益带宽使SOA可以放大多种波长的信号，支持多波段光信号处理，是全光开关、波长转换等功能的重要基础。 |
| 偏振相关增益（PDG） | 普通SOA的增益与入射光偏振态强相关，TE模和TM模的增益差异可达几个dB，可通过特殊结构设计降低。 | 偏振相关性是SOA的固有缺点，会导致信号功率随偏振态波动；在光通信系统中需使用偏振分集或应变层结构来抑制。 |
| 增益恢复时间 | SOA的增益恢复时间极短，通常为几百皮秒到几纳秒，远快于光纤放大器的毫秒量级。 | 极短的增益恢复时间是SOA的核心优势，使其可用于高速全光信号处理（如全光开关、波长转换、信号再生）。 |
这些参数不是孤立的，它们之间是相互关联、相互制约的。比如增益与噪声、带宽与偏振相关性、输出功率与增益效率之间，都存在权衡——高增益往往伴随更高的噪声和更明显的图案效应，宽带设计则需要特殊的材料和结构。所以评价一款产品的好坏，不能只看某一个参数，要综合来看。
如果你对这些参数不太熟悉也没关系，高飞激光的产品页面有详细的参数说明，也可以直接咨询我们的技术工程师，帮你选型。
四、主要类型：SOA有哪些种类？
SOA的分类方式有很多种，不同的分类维度能帮我们从不同角度理解它的特性。下面按常见的分类方式逐一介绍：
按结构分分类
法布里-珀罗型SOA（FP-SOA）
最简单的结构，但端面反射的影响较大，增益谱有较强的调制特性
行波型SOA（TW-SOA）
通过增透膜和倾斜端面大幅降低反射，增益谱平坦，是最常用的类型
按输出功率分分类
普通SOA
输出功率约10 dBm，用于小信号放大和光信号处理
锥形放大器（Tapered Amplifier）
波导逐渐变宽，输出功率可达几瓦，用于需要较高功率的场合
按特殊结构分分类
垂直腔SOA（VCSOA）
类似VCSEL结构，增益在垂直方向提供，适合阵列化和低成本应用
量子点SOA
使用量子点作为有源区，具有更宽的增益谱、更低的噪声和更好的温度稳定性
按应用功能分分类
线性放大器
用于光信号功率放大
光开关
利用增益饱和特性实现高速光开关
波长转换器
利用交叉增益调制（XGM）或交叉相位调制（XPM）效应
信号再生器
对劣化的光信号进行整形和再放大
不同类型的SOA各有优缺点，没有绝对的”最好”，只有”最适合”。选择的时候要根据你的具体应用场景、功率需求、预算等因素综合考虑。如果是长距离干线传输，EDFA在噪声和功率上更有优势；如果需要小型化、低成本的城域网放大，或需要光开关、波长转换等信号处理功能，则SOA是更好的选择。锥形SOA则适合需要较高输出功率的场合。
五、应用场景：SOA都用在什么地方？
SOA的应用范围非常广，从工业制造到医疗健康，从通信网络到科学研究，几乎所有用到激光的地方都离不开SOA。简单分几个领域来看：
- 1. 光通信中的信号放大：在城域网和接入网中，SOA可作为低成本的光放大器使用，特别是在需要紧凑尺寸和低功耗的场合。
- 2. 光信号处理：这是SOA最具特色的应用领域。利用SOA的快速增益动力学和非线性效应，可以实现：
- 波长转换：将一个波长的信号转换到另一个波长，用于光交换网络
- 光开关：利用增益饱和实现纳秒级高速光开关
- 信号再生：对劣化的信号进行3R再生（再放大、再整形、再定时）
- 全光逻辑门：实现与、或、非等全光逻辑运算
- 3. 脉冲放大：在某些需要小型化的脉冲放大场景，SOA可以作为增益介质。
- 4. 传感应用：在光纤传感和光检测系统中，SOA可作为低成本的前置放大器。
- 5. 光子集成芯片（PIC）：SOA可以方便地与其他半导体光子器件（激光器、调制器、探测器）集成在同一块芯片上，是光子集成电路的重要组成部分。
典型应用场景详解
场景1：光通信中的信号放大
在城域网和接入网中，SOA可作为低成本的光放大器使用，特别是在需要紧凑尺寸和低功耗的场合。 在这个领域，SOA的性能直接决定了整个系统的效率和质量。选择合适的SOA，不仅能提高生产效率，还能降低长期运营成本。
场景2：光信号处理
这是SOA最具特色的应用领域。利用SOA的快速增益动力学和非线性效应，可以实现： 在这个领域，SOA的性能直接决定了整个系统的效率和质量。选择合适的SOA，不仅能提高生产效率，还能降低长期运营成本。
场景3：波长转换
将一个波长的信号转换到另一个波长，用于光交换网络 在这个领域，SOA的性能直接决定了整个系统的效率和质量。选择合适的SOA，不仅能提高生产效率，还能降低长期运营成本。
场景4：光开关
利用增益饱和实现纳秒级高速光开关 在这个领域，SOA的性能直接决定了整个系统的效率和质量。选择合适的SOA，不仅能提高生产效率，还能降低长期运营成本。
场景5：信号再生
对劣化的信号进行3R再生（再放大、再整形、再定时） 在这个领域，SOA的性能直接决定了整个系统的效率和质量。选择合适的SOA，不仅能提高生产效率，还能降低长期运营成本。
◆ 想了解更多SOA的实际应用案例？欢迎访问高飞激光的应用案例页面，或者直接联系我们的技术团队获取专业建议。
六、常见误区
关于SOA，很多人都有一些似是而非的认识。下面这几个误区，看看你有没有中招：
误区1：SOA和EDFA性能差不多，可以互换使用
两者差异很大。EDFA输出功率高、噪声低、偏振不敏感，但体积大、需要光泵浦；SOA体积小、可电泵浦、易集成、响应速度快，但输出功率低、噪声高、偏振敏感。应用场景和技术指标差异明显，不能简单互换。
误区2：SOA只能用来放大光信号
放大只是SOA的基本功能之一。由于其超快的增益动力学和丰富的非线性效应，SOA更多地被用作光信号处理器件，如波长转换器、光开关、全光逻辑门等，这是光纤放大器难以实现的。
误区3：SOA的增益和偏振无关
普通SOA具有很强的偏振相关性，TE模和TM模的增益可能差好几个dB，这是半导体材料的固有特性。只有经过特殊设计（如应变补偿量子阱）的SOA才能做到较低的偏振相关增益，选型时需要特别注意。
误区4：SOA的增益恢复越快越好
增益恢复快有利有弊。对于光信号处理（如波长转换），快的增益恢复速度是优势；但对于放大高速数字信号，过快的增益恢复会导致严重的图案效应——连续的”1″比特会因为增益饱和而幅度逐比特下降，造成信号失真。这也是SOA不适合高速长距离传输的原因之一。
当然，关于SOA的误区远不止这些。激光技术发展很快，新的材料、新的工艺不断涌现，以前的一些”常识”可能已经过时了。如果你还有其他疑问，欢迎在评论区留言，我们会一一解答。
