激光光束整形技术

一、概述

大多数激光器输出的光束都是高斯分布的——中心最亮，往边缘逐渐变暗。高斯光束有它的好处（聚焦光斑最小、M²因子接近1），但很多应用场景下，高斯分布反而不是最好的选择。

比如激光热处理，你希望工件上被照射的区域加热均匀，高斯分布就不行——中心温度太高，边缘温度不够。又比如激光切割，有时候你需要一条均匀的线状光斑，而不是一个圆点。再比如激光医疗，要让组织均匀受光，高斯分布可能会导致中心烧伤而边缘效果不够。

这时候就需要光束整形技术——把原来的高斯光束，变成你想要的强度分布。

光束整形器（Beam Shaper），也叫光束转换器（Beam Converter），是一类改变激光束空间强度分布的光学器件。 常见的整形目标包括将高斯光束转换为平顶光束（flat-top beam / top-hat beam），或者对二极管列阵的输出光束进行对称化改造等。

一个形象的比喻：光束整形就像做蛋糕的裱花——奶油从裱花袋里挤出来本来是圆形的，但你换一个星形的裱花嘴，挤出来就是星形的。光束整形元件就是光的”裱花嘴”，让光按照你想要的形状”挤”出来。

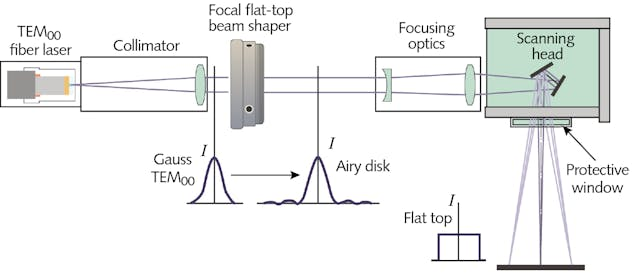

图1：从基模高斯光束经整形器转换为平顶光束的光路示意图。左侧为原始高斯分布，经过整形光学系统后，在目标工作面上形成均匀的平顶光强分布。

二、工作原理

1. 为什么需要光束整形？

先想一个问题：自然界中为什么大部分激光束都是高斯分布的？因为高斯分布是球面镜谐振腔的最低损耗模式，也是自由空间传播中”形状最稳定”的分布——传播过程中高斯光束还是高斯光束，只是大小变了。

但应用需求是多样的。根据 RP Photonics 的描述，常见的整形需求包括：

应用	需要的光束形状	原因
激光热处理/退火	平顶光斑	均匀加热，避免中心过热
激光加工（打标、焊接）	平顶光斑或线光斑	均匀的能量分布，加工质量一致
半导体泵浦	对称化光束	二极管列阵输出不对称，需要整形后泵浦
生物医学照明	平顶光斑	均匀照明，成像质量好
非线性频率变换	平顶光束	高功率下避免逆转换，提高效率
光镊/粒子操控	环形光束	捕获粒子的需要

2. 平顶光束（Flat-top Beam）是什么？

平顶光束（也叫top-hat beam）是指在大部分覆盖区域内强度分布平坦的光束。这和高斯光束形成对比——高斯光束的强度从中心最大值平滑下降到零。

平顶光束通常用超高斯函数（Supergaussian）来近似：

I(r) = I_p \, \exp\left[ -2\left( \frac{r}{w} \rig

其中 n 是超高斯阶数，n 越大，边缘越陡，越接近理想的矩形分布。

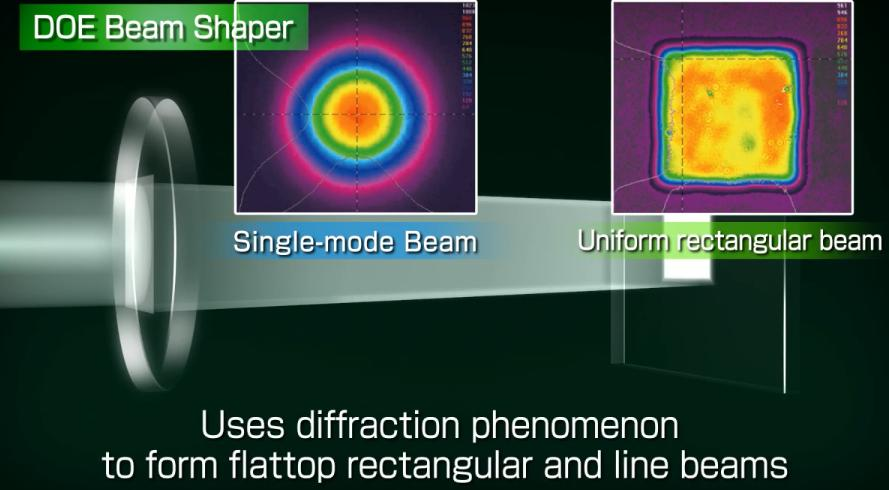

图2：衍射光学元件（DOE）光束整形器的工作原理。利用衍射效应将单模高斯光束（左侧）重塑为均匀的矩形平顶光束（右侧）。

注意：平顶光束不像高斯光束那样是自由空间的自然模式——在传播过程中，它的强度分布形状会发生变化。边缘越陡的平顶光束，传播过程中形状变化越快。对于直径较大、边缘不太陡的光束，在一定传播距离内形状可以近似保持不变。

3. 场映射型（Field-mapping）光束整形器

场映射型（也叫解析型）光束整形器通过折射或衍射光学元件，将相干单模输入光束的能量以确定的方式重新分布。这类器件保持空间相干性和波前质量，焦深长，没有散斑。但它们对入射光束的对准、尺寸和形状非常敏感。

RP Photonics 提到了两种主要的场映射技术路线：

（1）折射式光束整形器

利用透镜的折射来改变光的强度分布。常见的如两片非球面透镜组成的系统（Aspheric Pair），通过精密设计的曲面形状，把入射的高斯分布”重新映射”成平顶分布。

优点：效率高，损伤阈值高，没有高级次衍射
缺点：设计和加工难度大，通常只用于比较简单的整形目标

（2）衍射式光束整形器（DOE）

利用表面微结构的衍射效应来整形。DOE可以实现非常复杂的整形目标，因为设计自由度高。

优点：设计自由度极高，几乎可以生成任意形状
缺点：对入射光束参数敏感，有高级次衍射和零级问题

4. 光束积分型（积分匀化/蝇眼匀化）

光束积分器（Beam Integrator / Homogenizer），如微透镜阵列（Microlens Array）或多面管道，将光束分成许多子光束，然后让它们叠加在一起。

工作原理：入射光被微透镜阵列分成很多子光束，每个子透镜把自己那部分光聚焦或投射，然后在目标面上叠加。因为很多个子光束叠加，整体的均匀度就提高了。

这种方法会扰乱波前，降低空间相干性，对多模或不稳定的光源也能用。但缺点是：如果光源有一定相干性，会产生干涉图样（散斑），而且通常只在特定的工作平面上有效。

5. 二极管列阵光束整形

二极管激光器列阵（Diode Bar）的输出光束非常不对称——快轴（垂直方向）发散角大但光束质量好，慢轴（水平方向）发散角小但光束质量差。直接用柱面透镜虽然能把光斑变成圆形，但无法让两个方向的光束质量变得一致。

光束整形器的任务就是重新排列光束，让快慢轴的光束质量对称起来，同时保持亮度（brightness）。典型的方案包括：

阶梯镜/反射式整形器：用多面反射镜把慢轴方向的多个发光单元”叠”起来，让快慢轴对称
偏振耦合：利用偏振来组合光束
光纤束整形：把每个发光单元耦合进光纤，另一端按需要排列

6. 其他整形方案

Powell透镜（鲍威尔透镜）：一种特殊的非球面柱面透镜，用于产生长度方向上强度均匀的激光线。它的非球面”屋脊”形状把能量重新分配到线的两端，避免了普通柱面透镜的中心亮、边缘暗的问题。广泛用于机器视觉和3D三角测量系统。
空间光调制器（SLM）：可编程的光束整形，通过电控改变相位分布来实时调整输出光束形状。科研中常用，但损伤阈值低。
振镜扫描整形：通过高速扫描来”画”出想要的光斑形状（利用热积累或视觉暂留）。灵活度高，但严格来说不是瞬时整形。

三、关键参数与性能指标

参数	含义	说明
整形效率	有用的光功率 / 入射光功率	%，越高越好。高质量DOE可达90%+
均匀度	光斑内强度分布的均匀程度	常用 ±%（峰谷值）或RMS表示
边缘陡度	平顶部分边缘的过渡区宽度	边缘越陡M²因子越大
能量利用率	主瓣能量 / 总能量	%，反映杂散光占比
工作波长	适用的波长范围	nm
损伤阈值	能承受的最大光功率密度	W/cm² 或 J/cm²
入射光束要求	对入射光束参数的要求	光斑大小、M²、发散角等
工作距离	整形面到元件的距离	mm，影响系统布局

均匀度怎么评价？

均匀度是光束整形最重要的指标之一，常见的评价方式：

峰谷值（P-V，±%）：(最大值-最小值)/(最大值+最小值) × 100%，反映最大的不均匀程度
RMS均匀度：强度分布的均方根偏差 / 平均值，反映整体的均匀程度
顶部平坦度：中间80%或90%面积内的均匀度（把边缘过渡区排除在外）

一般来说，能做到±5%以内的均匀度就算不错了，±2%以内属于比较高端的水平。

四、主要类型/分类

1. 按工作原理分

类型	代表器件	相干性	效率	均匀度	灵活性	功率承受
折射式场映射	非球面透镜对	保持相干	很高	高	低	高
衍射式场映射	DOE衍射光学元件	保持相干	高	很高	中	中~高
积分匀化型	微透镜阵列、蝇眼	降低相干	中~高	中	低	高
散射/漫射型	散射片、匀光片	大幅降低相干	中	中	低	高
动态可编程	SLM空间光调制器	可控制	低~中	高	最高	低
扫描式	振镜扫描	保持相干	—	高	最高	取决于振镜

2. 按整形目标分

平顶光束整形器：高斯→平顶（圆形、方形、矩形）
分束器/点阵：一束→多束（规则排列的点阵）
线光斑发生器：高斯→均匀线光斑（Powell透镜等）
环形光束/涡旋光束：高斯→环形（锥透镜、螺旋相位板）
光束对称化：不对称光束（如二极管列阵）→对称光束

五、典型应用场景

1. 激光加工

激光热处理/退火：用平顶光束实现均匀加热，保证材料性能一致
激光焊接：平顶光斑的能量分布更均匀，焊缝质量更稳定
激光打孔：特定形状的光斑可以打出异形孔
激光清洗：线光斑或平顶光斑提高清洗效率和均匀性
激光打标/3D打印：振镜扫描式整形，灵活性高

2. 半导体与科研

激光退火：均匀的线光斑用于晶圆退火
光刻照明：特定的照明形状（如环形、偶极）提高分辨率和焦深
非线性频率转换：高功率下用平顶光束可以避免逆转换，提高转换效率
原子冷却与操控：特定形状的光阱

3. 生物医学

激光美容：平顶光束确保能量均匀，避免中心烫伤
眼科手术：精确控制光斑形状和能量分布
荧光显微镜照明：均匀的激发光照明
光镊与粒子操控：特殊形状的光束（如环形、涡旋）用于操控微粒

4. 激光显示与照明

激光投影：需要均匀的照明光斑，不然画面中心亮边缘暗
舞台灯光：各种形状的激光束效果
汽车大灯：激光大灯需要特定的光形分布

5. 激光雷达与传感

激光雷达照射：均匀的光斑覆盖目标区域，提高探测一致性
分布式传感：特殊的光束分布优化传感性能

六、常见误区

误区1：任何入射光都能被整形

不对。每种整形元件都是针对特定的入射光束设计的。比如DOE，如果你输入的光斑大小和设计值差了20%，整形效果会大打折扣——光斑形状不对、均匀度变差、效率下降。

正确做法：选择整形元件时，一定要确认它的设计输入参数（光斑大小、发散角、M²、波长）和你的实际光束匹配。

误区2：平顶光斑就是完全均匀的

世界上没有绝对均匀的平顶光斑。实际的平顶光束通常是：中间大部分区域比较均匀（”平顶”部分），边缘有一个过渡区，强度从高快速降到零，平顶部分内部也有小的起伏（波纹）。

过渡区的宽度和入射光束的M²有关——M²越小，过渡区越陡；M²越大，过渡区越平缓。

误区3：平顶光束传播时形状不变

平顶光束不是自由空间的自然模式。和高斯光束不同，相干平顶光束在传播过程中形状会变化——边缘越陡，变化越快。这是因为衍射效应导致的。只有在一定的工作距离（焦深）内，平顶才能保持。

误区4：整形效率100%是可能的

对于无损的整形元件（如DOE、透镜阵列），理论上效率可以很高，但做不到100%。原因有：表面反射（每个界面都有菲涅尔反射）、吸收、杂散光和高级次衍射、散射。商用的高质量DOE，整形效率通常在80~95%之间。

误区5：所有整形方法都可以互换

不同的整形方法有不同的适用场景：

要高功率 → 选折射式或反射式，不能用SLM
要灵活可调 → 选SLM或振镜扫描，不能用固定DOE
要极高均匀度 → 选DOE，比简单的微透镜阵列好
要低成本 → 选光纤匀化或简单透镜方案

选型要根据你的实际需求来，没有一种方案是万能的。

七、选型建议

1. 按应用场景选

应用	推荐方案	原因
高功率激光加工（切割/焊接/热处理）	折射式整形器、高功率DOE	需要高功率承受能力
激光打标/3D打印	振镜扫描整形	灵活性高，形状可随时调整
科研实验（需要灵活调整）	空间光调制器（SLM）	可编程，灵活度最高
激光显示/照明	微透镜阵列、DOE匀光片	均匀度好，成本适中
光镊/粒子操控	DOE（涡旋相位板）、SLM	需要特殊的光束形状
激光医疗（如医美/眼科）	DOE平顶整形器	均匀度好，安全性高
低成本匀化	多模光纤匀化、散射片	成本低，均匀度要求不高
线光斑应用（机器视觉等）	Powell透镜	均匀线光斑，效率高

2. 按关键需求选

均匀度要求最高 → 选高精度DOE
功率承受要求最高 → 选折射式或反射式整形方案
灵活性要求最高 → 选SLM或振镜扫描
成本预算最低 → 选微透镜阵列或光纤匀化
光斑形状最复杂 → 选DOE或SLM

3. 选型注意事项

确认入射光束参数：光斑大小、发散角、M²因子、波长——这些都要和整形元件的设计值匹配
注意功率承受能力：高功率应用必须确认损伤阈值，留足够余量
均匀度评价标准要统一：和供应商谈均匀度时，要明确是峰谷值还是RMS、是整个光斑还是平顶部分
考虑杂散光：DOE的零级、高级次衍射，微透镜阵列的边缘衍射——这些杂光在某些应用中可能有影响
工作距离和焦深：确认整形后的工作距离和焦深是否满足你的系统布局
边缘陡度与焦深的权衡：边缘越陡，焦深越短（传播中形状变化越快），需要根据应用需求平衡
