一个功能（隔离环境、保护光路）、一个核心问题（窗口片表面的反射光怎么办）、三类方案——平行窗口片 / 楔形窗口片 / 布儒斯特窗口的平行拆解与选型

一、术语定义与基本概念

楔形窗口片（Wedge Window，也称 Wedged Optical Window）是两个通光平面不严格平行、而以一个很小的楔角（wedge angle，通常为几弧分到几度）相交的光学窗口片（Optical Window）。外形上它仍是一块平板玻璃，但两个通光面的法线之间夹着一个小角度——正是这个看似”不完美”的几何设计，解决了激光系统里一个高频工程问题。

窗口片的本职与核心矛盾：窗口片的基本功能是隔离环境（防尘、隔水汽、保真空、扛压差）并保护内部光路，要求”该透的全透、不该挡的都不挡”。但任何玻璃-空气界面都存在菲涅耳反射（Fresnel reflection），未镀膜的普通光学玻璃（折射率 n≈1.5）正入射时单面反射率约 4%，两面合计约 8%；即使镀了优质增透膜（anti-reflection coating，AR 膜），每个表面仍残留约 0.2%~1% 的反射。窗口片至少有两个通光面，于是有了核心问题：这些反射光去哪了？平行窗口片的答案是”沿原路返回光路”，这个答案在高相干激光系统里是灾难的源头；楔形窗口片和布儒斯特窗口则给出另外两个答案。

围绕”表面反射光怎么办”，工业界形成三类主流方案：

方案	面形/放置	反射光去向	偏振	一句话定位
平行窗口片（Parallel Window）	两面严格平行，正/近正入射	前后面反射均沿原路返回	不敏感	结构最简单、成本最低，靠 AR 膜压制反射
楔形窗口片（Wedge Window）	两面法线夹小楔角，正入射	第二面反射光被几何偏折出光路	不敏感	从几何上切断背反，高相干/高功率场景主力，本篇重点
布儒斯特窗口（Brewster Window）	两面平行但整体以布儒斯特角斜放	p 偏振零反射，s 偏振大部分反射	强相关	靠偏振”零反射”，气体激光器谐振腔经典方案

三类光学窗口方案对比：平行窗口片（背反沿原路）、楔形窗口片（背反几何偏折出光路）、布儒斯特窗口（p 偏振零反射）

来源：高飞激光自绘

别名与近义术语辨析：

术语	含义	与楔形窗口片的关系
楔形棱镜/光楔（Wedge Prism）	使光束偏折、转向或做光轴微调的棱镜，楔角常达数度到十几度	形似而志异：光楔要”偏折”，楔形窗口片要”透过而不偏折”，楔角量级差一个数量级；厂商目录中分属”棱镜”与”光学窗口”两类
楔形补偿片	用已知楔角做光程或指向补偿的元件	几何同源、用途不同，不应混用
斜面镜/楔形反射镜	反射面带楔角的反射元件	工作在反射，与透射窗口无关
保护镜片（Protective Window）	按用途称呼的窗口片，激光加工头里的保护镜传统上是平行片+双面 AR 膜	“保护镜片”是用途名，”楔形/平行”是几何属性名；出现回光干扰时才升级为楔形保护片

与 AR 增透膜的分工：楔形几何”把反射光请出光路”，AR 膜”把反射光压小”——一个是方向管理，一个是强度管理，互补而非二选一。工程实践的标准组合是”楔形几何 + 双面 AR”：几何切断背反路径，膜层把残余反射压到最低。仅靠 AR 膜，残反仍可能形成标准具效应；仅靠楔形，未镀膜面 4%（红外材料更高）的反射光即使偏出光路，也可能在光机内部形成鬼点发热。高功率系统中两者缺一不可。

二、工作原理

2.1 平行窗口片的标准具效应：问题的根源

菲涅耳反射的量级。正入射时单面反射率由菲涅耳公式给出：

$R_0=\left(\dfrac{n-1}{n+1}\rig$

菲涅耳反射率（正入射）：R₀ 为单面反射率，n 为材料折射率。普通光学玻璃 n≈1.5 时每面约 4%；熔融石英 n≈1.46 约 3.4%；ZnSe n≈2.4 每面约 17%；锗 n≈4.0 超过 30%。镀 AR 膜后单面残反典型压到 0.2%~1%（优质窄带膜可低于 0.25%），但不可能为零，且有三个前提：设计波长、设计角度、膜层未污染

标准具效应（Etalon Effect）的形成。平行窗口片的两个表面严格平行，恰好构成一个低精细度（low finesse）的法布里-珀罗标准具（Fabry–Pérot etalon），即寄生标准具（parasitic etalon）。两个平行反射面之间光多次往返、多光束干涉，透过率与反射率随波长呈周期性梳状调制，相邻透射峰的间隔即自由光谱范围（Free Spectral Range，FSR）：

$\mathrm{FSR}=\dfrac{c}{2\,n\,d$

平行窗口片寄生标准具的自由光谱范围：FSR 为频率间隔（Hz），Δλ 为波长间隔，c 为真空中光速，n 为折射率，d 为窗口厚度，λ 为波长。数量级：3 mm 厚熔融石英片（n≈1.46）在 1064 nm 处 FSR≈34 GHz，折合波长间隔约 0.13 nm——恰落在典型固体激光器纵模间隔的量级上，调制会真实扫过激光波长

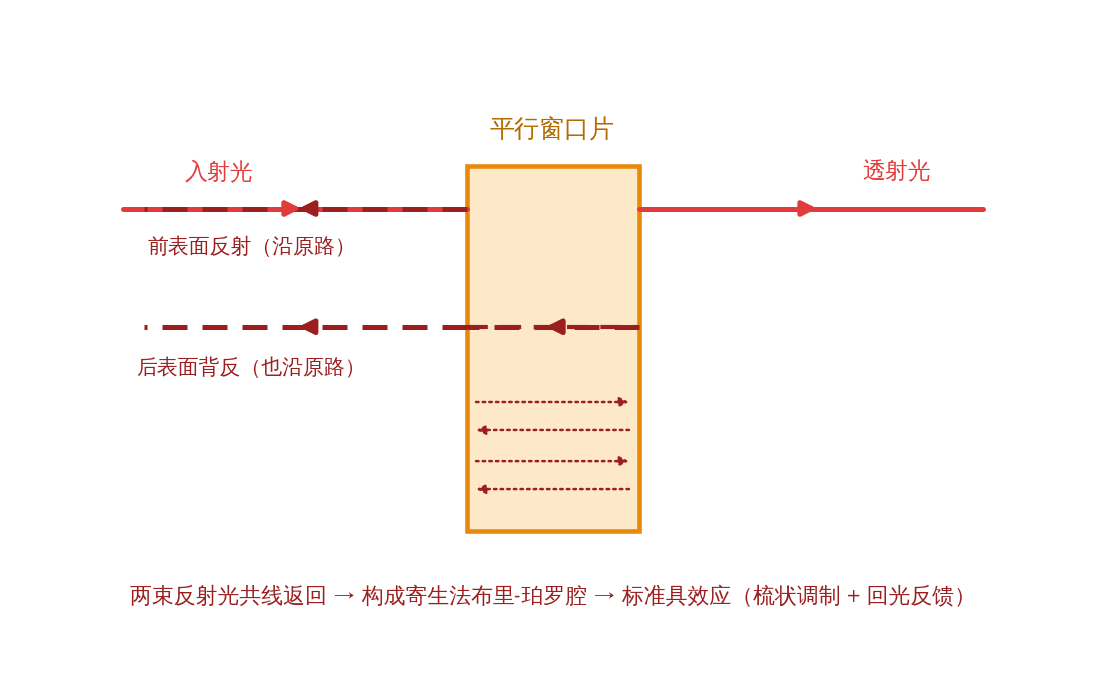

平行窗口片的标准具效应：前表面与后表面反射光共线返回光路，两平行面构成寄生法布里-珀罗腔，产生梳状透过率调制与回光反馈

来源：高飞激光自绘

起伏幅度同样可观：未镀膜平行片透过率峰谷差可达约 15% 量级；即使双面 AR 把残反压到 0.5%，透过率起伏仍有约 2% 量级（低精细度干涉的典型估算）。

一个常被忽视的关键点：标准具效应的根源是”两个面互相平行”，而不是”光是否正入射”。把平行窗口片斜着放，只改变条纹的间距与位置，干涉梳依然存在（RP Photonics 指出，标准具在小角度倾斜时仍维持谐振，倾斜只是调谐手段）；工程上转动平行片”调条纹”只能让条纹扫动、不能消除。要从几何上根除，只能让两个面不再平行——这正是楔形窗口片的出发点。

对激光系统的四类具体危害：

回光反馈（cavity feedback）：后表面反射沿原路返回激光谐振腔，与腔内光场耦合，相当于引入一个额外反馈腔，引起纵模竞争与跳模（mode hopping）、功率波动、频率牵引与反馈噪声（feedback noise）；对半导体激光器、外腔二极管激光器（ECDL）与窄线宽光纤激光器尤其致命，0.1% 量级的回光就可能显著破坏频率稳定性。
干涉条纹（fringing）：高相干光源（激光照明、相干成像、全息、干涉测量）经平行窗口后，两表面反射光与主光束干涉，在探测器/相机上叠加明暗条纹或牛顿环（Newton ring），直接污染测量信号、淹没低对比度缺陷。
透过率漂移：窄线宽激光波长落在干涉梳陡坡上时，窗口温度变化使光学厚度 nd 漂移（热膨胀+热光效应）、机械振动改变倾角，干涉峰随之扫过激光谱线，透过率起伏——这是精密测量系统中慢漂”无源噪声”的常见隐藏原因。
寄生振荡与鬼点发热：高增益放大器中，窗口反射与其他光学面组合可能形成寄生激光振荡（parasitic lasing），消耗增益；高功率下偏轴鬼反射（ghost reflection）汇聚到镜筒内壁或相邻元件上，局部吸收发热，导致热畸变甚至元件烧毁。

为什么 AR 膜不能根除问题：残反不为零（0.2%~1% 在高相干、高增益系统中已足够）、带宽有限（宽带膜残反高于窄带膜，双波长/三波长系统难兼顾）、角度有限（斜入射残反上升且偏振响应不同）、高功率下有损伤阈值与污染敏感性（污染→吸收发热→膜层损伤→反射率上升→更严重发热的恶性循环）。膜层把问题压小，几何才把问题送走。

2.2 楔形窗口片：楔角如何消除背反（核心）

楔角偏折的几何推导。设窗口片两表面法线夹角（楔角）为 α。光正入射第一面时方向不变，进入玻璃后到达第二面；由于两面法线相差 α，光在第二面的入射角约为 α。按反射定律，反射光相对第二面法线的反射角也是 α，因此这束背反射光在玻璃内相对原入射方向偏转 2α——不再沿原路返回。它返回前表面时再经一次折射（玻璃→空气，小角近似下角度放大 n 倍），出射到空气中后相对原返回光路的偏折约为 2nα（n≈1.5 时约 3α）：

$\theta_{back}\approx 2n\,\alph$

第二面背反射光的出射偏折角：α 为楔角（弧度），n 为折射率。玻璃内偏转为 2α，折射出窗口后在空气中约为 2nα（n≈1.5 时约 3α）。这是光学检测领域测量窗口楔角的标准依据（背反光斑间距 ∝ 2nα），鬼光束偏折分析同样采用此式

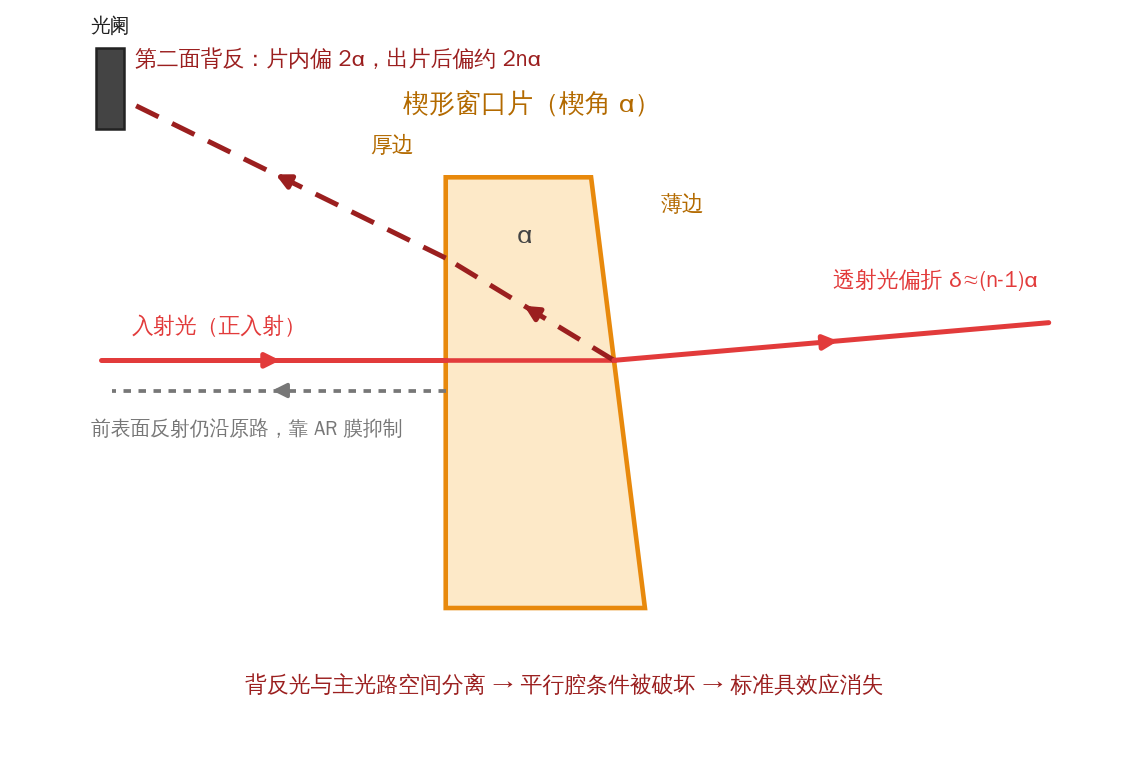

楔形窗口片背反偏折几何：入射光正入射第一面，第二面背反光在玻璃内偏 2α、折射出窗口后偏约 2nα，被光阑收集；透射主光向薄边侧小偏折 δ≈(n−1)α；前表面反射仍沿原路、靠 AR 膜抑制

来源：高飞激光自绘

于是两束反射光在空间上分了家：第一面的反射仍沿原路返回，但它只是单面残反（AR 后 ≤0.2%~1%），强度低且不构成两平行面间的往返腔；危害最大的第二面”背反”被彻底偏出光路。往返光束不再重合、法布里-珀罗平行腔的几何条件被拆除，多光束干涉丧失基础——这就是”楔形窗口片从几何上消除标准具效应”的完整含义：它不依赖膜层完美，只要两面不平行，标准具就不成立。从干涉条纹角度看，平行片产生等倾干涉条纹（同心环），楔形片产生等厚干涉条纹（平行直纹），条纹间距与楔角成反比；楔角足够大时条纹密到探测器无法分辨，宏观上表现为干涉消失。

数量级示例：以主流商用 30 弧分（0.5°）楔角、N-BK7（n≈1.52）为例，第二面背反光出射后与原路的夹角约 2nα≈1.5°，传播一小段距离即足以用光阑拦截或与主反射光分开；1° 楔角、n≈1.5 时背反偏折约 3°。

出射光的代价——小偏折。透过窗口片的主光束也会被楔角偏折，薄棱镜（小角）近似下出射偏折角为：

$\delta\approx (n-1)\,\alpha$

楔形窗口片透射主光的出射偏折角：α 为楔角（弧度），n 为折射率，偏折方向指向薄边一侧。OptoSigma 给出定量系数：N-BK7 约 0.52 倍楔角、熔融石英约 0.46 倍楔角（可见光、正入射），即 1° 楔角使出射光偏折约 0.5°

这个固定小偏折可在装调时一次性补偿（调整镜架、后续反射镜找回光轴），但精密成像与长距离准直对它敏感——在焦距 100 mm 的聚焦光路中，0.5° 偏折导致焦点横向位移约 0.87 mm：

$\Delta s \approx f\cdot\tan\de$

出射偏折造成的焦点横向位移：f 为聚焦镜焦距，δ 为出射偏折角。f=100 mm、δ≈0.5° 时 Δs≈0.87 mm。这正是窗口片楔角必须很小、而光楔楔角可以很大的根本原因：窗口片的首要任务是”透过且尽量不改变光束方向”，大角度偏折是楔形棱镜的活

楔角方向的讲究。楔角是有方向的几何量——厚边朝哪、薄边朝哪，决定偏折反射光飞向哪里。装调原则：让被偏折的反射光指向光路外的安全方向（光阑 light trap、挡光板、光束收集/吸收面 beam dump），而不是打进镜筒内壁反光区、相邻镜片或返回系统。高功率场景必须核算偏折反射光落点的功率密度并配套吸收结构——反射光只是”换了方向”，并没有消失；楔角方向装反，轻则反射光打错位置，重则高功率反射光烧毁镜筒或相邻镜片。因此楔形窗口片边缘通常有厚边/薄边标识或箭头标记，安装前必须核对。

典型楔角量级。商用楔形窗口片楔角常见范围为 3 弧分（3′）到 3°；Thorlabs、Edmund Optics 等主流厂商的标准品大量采用 30 弧分（0.5°）±10 弧分 这一规格，并有 1°、2° 等档位。选择逻辑：楔角越大，反射分离越彻底、对装调误差越不敏感，但出射偏折 (n−1)α 也越大。极小楔角（几分~0.5°）用于腔内参考光路、精密成像、准直系统；标准楔角（0.5°~2°）是通用激光窗口主力；较大楔角（2°~3°）用于反射光能量大、需充分远离光路的场合，并须配收集结构。

单楔与双楔。单楔形（one face wedged）：一个面为平面、另一个面带楔角，加工简单、成本较低，是商用标准品主流；出射偏折 (n−1)α 由楔角面单方面决定，正入射时第一面反射仍沿原路。双楔形（both faces wedged）：两个面都带楔角，可设计为对称楔角使出射偏折相互抵消（净偏折接近零），且两个表面的反射都被偏折——对”连第一面残反都不想让它回原路”的场景（如窄线宽种子源出口）更彻底；代价是加工与检测难度更高、价格更高，通常为定制产品。

2.3 布儒斯特窗口：偏振零反射方案

布儒斯特定律（Brewster’s law）：光以布儒斯特角 θB 入射到两种介质界面时，p 偏振（电场矢量平行于入射面）的反射率为零：

$\theta_B=\arctan\!\left(\dfrac$

布儒斯特定律：θB 为布儒斯特角，n₁、n₂ 为界面两侧折射率。空气到普通玻璃（n≈1.5）θB≈56.3°（熔融石英约 55.5°），此时 s 偏振仍有约 15% 单面反射；CO₂ 激光常用 ZnSe（n≈2.4）θB≈67.4°，s 偏振反射率约 50%/面——折射率越高，布儒斯特方案对 s 偏振的抑制越狠

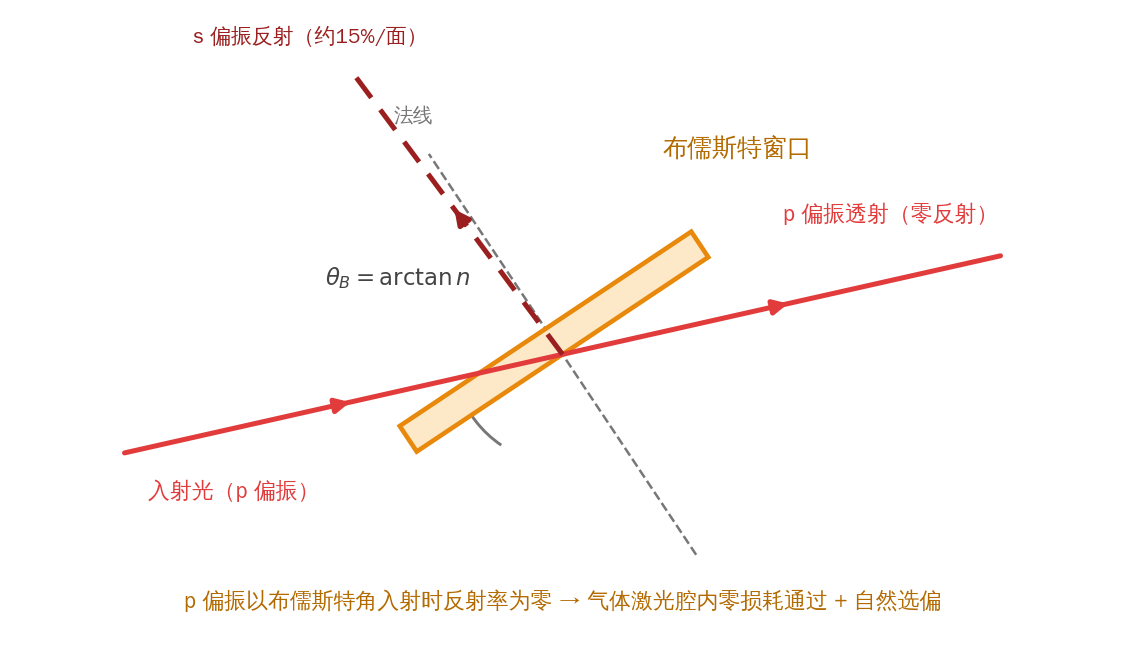

布儒斯特窗口原理：窗口以布儒斯特角斜置，p 偏振反射率为零、零损耗通过，s 偏振大部分被反射；气体激光器借此同时实现密封窗口与腔内起偏

来源：高飞激光自绘

气体激光器中的布儒斯特窗口。CO₂、He-Ne、氩离子等气体激光器的谐振腔两端，封窗以布儒斯特角斜放：p 偏振光每次往返零反射损耗地通过窗口，s 偏振每通过一个界面就承受约 15%（玻璃）量级的损耗，腔内往返中总损耗远大于 p 偏振，增益竞争自然把激光器”起偏”为 p 偏振线偏振输出。布儒斯特窗口一身两职：密封窗口 + 腔内起偏元件，而且无需镀膜即实现 p 偏振零反射，不怕膜层损伤与污染——这对 10.6 μm 波段镀膜难度高、损伤风险大的 ZnSe 高功率 CO₂ 激光器尤为重要，也是它沿用数十年的原因。

与楔形片的定位差异。布儒斯特窗口只对单一偏振（p 偏振）零反射，非偏振光或 s 偏振损耗很大；必须以约 56°~67° 斜放，占位空间大、片内光程长；斜入射平板在会聚光路中引入像散（astigmatism）和横向平移，且对角度失准敏感（偏离 θB 几度 p 偏振反射即明显上升）。楔形窗口片对偏振无选择、正入射使用、结构紧凑，但第一面反射仍需 AR 膜抑制。固体/光纤激光外光路偏振不一定受控、空间有限，楔形片是更实用的选择；气体激光器谐振腔中，布儒斯特窗口是经典标准。

三、结构与分类

楔形窗口片的典型结构：圆形或矩形光学基板 + 两个夹小楔角的通光面 + 双面 AR 增透膜 + 边缘保护性倒角 + 楔角方向标识（厚边/薄边倒角差异、刻线或箭头，装调方向全靠它）。高功率型还会配套楔形压圈（确保安装后楔角方向固定、不可旋转错位）、反射光收集槽或镜筒内壁吸收结构，以及水冷/散热设计。

平行窗口片结构最简单：两面严格平行（平行度通常 <1 弧分）、双面 AR 膜、无方向要求、任意旋转安装。布儒斯特窗口基板两面平行，但以布儒斯特角斜置于专用镜架中，p 偏振方向须与入射面一致，通常不镀膜（靠偏振而非膜层实现低损耗）。

按楔角分：

类别	楔角范围	出射偏折（n≈1.5）	典型用途
极小楔角	几分 ~ 0.5°	< 0.25°	腔内参考光路、精密成像、准直系统
标准楔角	0.5° ~ 2°（30′ 为主流标配）	0.25° ~ 1°	通用激光窗口、高相干测量、光谱仪
较大楔角	2° ~ 3°	1° ~ 1.5°	高功率反射分离、鬼像管理

按楔形方式分：单楔（一面平面、一面楔角，主流标准品）与双楔（两面均带楔角，出射偏折可设计抵消，定制为主）。

按材料分：

材料	透过波段（典型标称）	折射率（典型波长）	特点与适用场景
熔融石英（Fused Silica，如 JGS1、Corning 7980 级）	约 0.18~2.5 μm（优质级可至 3.5 μm）	1.46 @ 633 nm	紫外~近红外主流；低热膨胀（≈0.55×10⁻⁶/K）、高激光损伤阈值；高功率光纤激光窗口首选
N-BK7 / H-K9L 玻璃	约 0.35~2 μm	1.52 @ 633 nm	可见~近红外经济型；光学均匀性好，热膨胀较高（≈7×10⁻⁶/K），不适合高功率
氟化钙（CaF₂）	约 0.17~7 μm（可至 8 μm）	1.43 @ 633 nm	紫外~中红外宽透射；193/248 nm 准分子与中红外常用；低折射率使菲涅耳反射较低，质地较软
氟化镁（MgF₂）	约 0.15~6 μm	1.38 @ 633 nm	深紫外透过优良；双折射晶体，需按晶向切割
蓝宝石（Sapphire）	约 0.15~5 μm	1.77 @ 633 nm	莫氏硬度 9、高导热（≈30 W/m·K）；高功率、高压、恶劣环境窗口；双折射需注意
硒化锌（ZnSe）	约 0.6~16 μm（可至 21 μm）	2.40 @ 10.6 μm	CO₂ 激光（10.6 μm）首选；未镀膜单面反射约 17%，必须镀膜；质地软、粉尘有毒性
锗（Ge）	约 2~14 μm	4.00 @ 10.6 μm	中红外高折射率（未镀膜反射 >30%/面），不透可见光；温升吸收增加，适合低功率红外
硅（Si）	约 1.2~7 μm	3.42 @ 3 μm	近红外~中红外，高导热，适合较高功率红外

按用途分：

激光腔窗口（laser cavity window）：谐振腔或放大器输出端、隔离器前后、种子注入端，抑制背反进入增益介质；
保护窗口（protective window）：激光加工头最外侧，隔离飞溅烟尘；通用为平行片+双面 AR，高反材料加工或高相干系统可用楔形保护片；
真空/压力窗口（vacuum/pressure window）：真空腔、高压舱、环境试验舱，兼顾压差密封与消条纹，厚度按压差机械设计；
成像/测量窗口（fringing-free window）：消除高相干光源下的干涉条纹，用于机器视觉、全息、干涉测量；
红外/紫外特种窗口：CO₂ 激光用 ZnSe，红外热成像/光谱用 Ge、Si、CaF₂，紫外准分子用 CaF₂ 或高纯熔融石英。

三类窗口结构速查：

对比项	平行窗口片	楔形窗口片	布儒斯特窗口
面形关系	两面严格平行（<1 弧分）	两法线夹小楔角（3′~3°）	两面平行，整体斜置
入射方式	正/近正入射	正入射（对第一面）	布儒斯特角斜入射（约 56°~67°）
反射光去向	沿原路返回	第二面反射玻璃内偏 2α、出射后约 2nα	p 偏振零反射，s 偏振大部分反射
偏振敏感	否	否	是（仅 p 偏振零反射）
出射光偏折	无	约 (n−1)α	有横向平移和像散
安装方向要求	无	有（楔角方向标识）	有（角度 + 偏振方向）
典型场景	通用保护、成像、低相干光路	激光腔窗口、消条纹测量窗口	气体激光器谐振腔

四、关键参数

参数	含义与典型值	选型意义
楔角 α	两通光面法线夹角，典型 3′~3°；主流标配 30′±10′，另有 1°、2° 档	楔角越大反射分离越彻底，但出射偏折越大；按光路对偏折的容忍度与反射分离需求选档
出射光偏折角 δ	≈ (n−1)·α（BK7 约 0.52α、熔石英约 0.46α）；1° 楔角约 0.5°	直接影响后续光路对准与焦点位置；精密系统需核算、选极小楔角或用双楔抵消
背反偏折角	玻璃内约 2α，出射空气后约 2nα（n≈1.5 时约 3α）	决定反射光与光路的分离速度；估算光阑/收集结构位置时用出射后角度
面形精度	通常 λ/4~λ/10 @ 633 nm（PV 值），高精密级 λ/20	窗口对面形要求低于透镜，但面形误差引入波前畸变，影响聚焦与光束质量
表面质量（scratch-dig）	常用 20-10、40-20；高功率级 10-5	划痕麻点在高功率下成为吸收源和损伤起点
平行度/楔角公差	平行片 <1 弧分；楔形片楔角公差典型 ±几分~±0.1°（标配 30′±10′）	楔角公差直接决定反射偏折角的确定性；公差过大可能分离不足或方向偏差
材料与透过波段	熔石英 0.18~2.5 μm；BK7 0.35~2 μm；CaF₂ 0.17~7 μm；ZnSe 0.6~16 μm	必须按激光波长选材；材料不匹配轻则吸收发热、重则不透甚至炸裂
AR 膜波段与残反	单面残反 R<0.25%（窄带）、R<0.5%（宽带）典型；有双波长/三波长 AR	残反越低标准具残余越小；膜层波段必须覆盖全部工作波长
激光损伤阈值 LIDT	脉冲：熔石英介质膜典型 5~15 J/cm²（1064 nm, 10 ns，以厂家标称为准）；连续：kW/cm² 量级	高功率须按峰值功率密度（脉冲）和平均功率密度（连续）双重核算，留 2~3 倍裕量
通光孔径/外径/厚度	通光孔径通常为外径的 80%~90%；厚度 1~10 mm 常见	孔径需大于光束直径并留余量；厚度影响压差承受力与 FSR（越厚 FSR 越小、条纹越密）
透射波前误差 TWE	典型 λ/4~λ/2 @ 633 nm，高精度 λ/10	表征透过窗口后的波前畸变，高光束质量（M²）系统必看
工作温度与耐热冲击	熔石英、蓝宝石耐冲击好；BK7 较差；ZnSe 需避免骤冷骤热	高功率下窗口吸收产生热透镜效应，材料热膨胀/导热决定热畸变大小
压差承受	真空/高压窗口厚度按压差和口径计算（圆形板均布载荷）	楔形不影响强度计算，但厚度必须满足机械要求；高压窗口通常比光学窗口厚得多

五、特性与优缺点

楔形窗口片。优势：① 几何上彻底分离背反——不依赖”反射为零”而依赖”反射不回来”，机理可靠，不镀膜也能大幅削弱标准具效应；② 对偏振无选择，任意偏振态光路都适用；③ 正入射使用、结构紧凑，可直接替换同规格平行窗口片；④ 几何本身不限制波长，只要材料透过即宽波段有效；⑤ 与 AR 膜互补，几何分离+膜层降反双重保障。局限：① 出射光有小偏折 δ≈(n−1)α，精密成像/准直需补偿、选极小楔角或用双楔；② 楔角方向装反会把反射光打到危险位置，高功率下可能烧毁元件；③ 价格高于同规格平行片；④ 双面带楔时面形与镀膜均匀性控制更难；⑤ 第一面反射仍沿原路，必须靠 AR 膜抑制。

平行窗口片。优势：出射零偏折、成像对准友好；结构最简单、加工最成熟、价格最低；无安装方向要求、更换方便；两面平行使镀膜一致性好。局限：标准具效应只能靠 AR 膜压制、无法根除，高相干/腔内场景残反 0.2%~1% 就足以造成可观测干扰；高功率下膜层风险集中，污染或损伤后反射率迅速上升。

布儒斯特窗口。优势：p 偏振理论零反射且不依赖膜层——不怕膜层损伤与污染，这是它在高功率气体激光器中不可替代的原因；顺带实现腔内起偏，一举两得。局限：只对 p 偏振有效，s 偏振单面损耗约 15%（玻璃）~50%（ZnSe），非偏振光损耗大；必须斜放、占位大、光机设计受限；倾斜界面引入像散与横向平移；对角度失准敏感。

三类窗口特性总对比：

对比维度	平行窗口片	楔形窗口片	布儒斯特窗口
反射抑制原理	AR 膜降低反射幅度（几何上反射仍原路返回）	几何偏折分离反射光 + AR 膜	偏振选择，p 偏振零反射
偏振相关	否	否	强（仅 p 偏振）
出射光偏折	无	约 (n−1)α 小偏折	横向平移 + 像散
标准具效应	存在（AR 膜只能压制，斜放也不能消除）	几何上基本消除	基本消除（斜放+偏振）
反射抑制带宽	受 AR 膜带宽限制	仅受材料透过限制	不依赖膜层，宽（角度单点）
功率承受	受 AR 膜 LIDT 限制	膜层+几何双重，较优	很高（无膜层，p 偏振无损伤风险）
安装复杂度	最低	中等（需对准楔角方向）	最高（角度+偏振方向）
成本	最低	中等	中等偏高（含专用镜架）
典型用途	通用保护、成像、低相干光路	激光腔窗口、消条纹测量窗口、楔形保护片	气体激光器谐振腔

六、典型应用与选型建议

典型应用场景：

高功率/窄线宽激光器腔内与腔外窗口（楔形片主战场）。光纤激光器、固体激光器的输出隔离器前后、放大器输出端、种子光源注入端，任何背反可能返回增益介质的位置都应用楔形窗口片：回光进腔会引起纵模跳变、功率波动、线宽展宽，高增益放大器中甚至引发寄生振荡。楔形片从几何上确保第二面反射不返回光路，配合光隔离器（optical isolator）形成双重防护；窄线宽激光器（MHz 级线宽 ECDL 等）中楔形窗口是标准配置。偏振单一的气体激光腔则用布儒斯特窗口。
激光加工头保护镜片。切割/焊接头环境恶劣、镜片更换频繁，通用方案是平行保护片+双面 AR（经济性与可替换性优先）。但加工高反材料（铜、铝、黄铜、金）时工件反射光返回加工头、或千瓦级以上系统出现回光干扰与功率抖动时，楔形保护片能把保护片自身背反及返回光偏折出光路，保护光纤输出端——是明确的升级路径。注意楔形保护片的出射偏折会微移焦点，更换后需重新校准。
干涉测量、全息、相干成像、机器视觉。激光或高相干 LED 照明下，平行窗口两表面反射光与主光束干涉，在 CCD 上形成牛顿环或平行条纹，叠加在被测图像上；远心镜头、平行光照明、低 NA 系统中尤其明显。换成楔形窗口（fringing-free window，常用 30′~1° 楔角），反射光偏出成像光路（镜头视场角通常小于 1°），条纹几何消失。
光谱仪、波长计、参考光路、外腔激光器。平行窗口的标准具梳状调制会叠加在测量光谱上形成噪声，降低波长分辨率；ECDL 外部反馈光路中任何平行表面都可能与光栅竞争选模。这类”平行平板=免费标准具”的位置一律选楔形片。
真空腔、环境试验舱、压力舱观察窗。双重需求：机械上承受压差（厚度按力学设计，通常较厚），光学上不产生干涉条纹——而厚平行片 FSR 更小、条纹更密、更难消除。楔形设计在不改变厚度和强度的前提下消除条纹；高压场合常用蓝宝石或厚熔融石英。
红外/CO₂ 激光与紫外准分子窗口。CO₂ 系统（10.6 μm）用 ZnSe 楔形窗口：ZnSe 未镀膜单面反射约 17%，即使镀 AR 残反也高于可见光窗口，楔形几何把强反射偏出光路是高功率 CO₂ 系统的标准做法；腔外导光光路用楔形 ZnSe 片。紫外准分子（193/248 nm）用 CaF₂ 或高纯熔融石英楔形片，紫外 AR 膜难度大、残反较高，楔形结构同样必要。
气体激光器的布儒斯特窗口。CO₂、He-Ne、氩离子激光器谐振腔端窗的经典方案：ZnSe 窗口以布儒斯特角（约 67°）斜放，p 偏振零反射、无需镀膜，s 偏振损耗把激光器锁定为线偏振输出——偏振、损耗、膜层风险三点同时解决。

选型决策树（按顺序自问）：

有无高相干反射干扰？光路中是否有激光/窄线宽光源？反射光是否可能返回谐振腔或增益介质？探测器上是否出现干涉条纹？输出功率是否有无规律抖动？——均为否：平行窗口片+优质 AR 膜即可，最经济。
有干扰，是否适合布儒斯特窗口？光路是否为单一 p 偏振？是否有空间斜置安装（约 56°~67°）？是否为气体激光器谐振腔？——是：布儒斯特窗口。
有干扰、正入射、偏振任意、空间紧凑？——楔形窗口片（绝大多数现代固体/光纤激光系统的主流选择）。
楔角选多大？精密成像/准直怕偏折：极小楔角（几分~0.5°）并核算偏折；通用激光窗口、对偏折不敏感：标准楔角（0.5°~2°，30′ 标配）；反射光能量大需充分远离光路：2°~3° 并配反射光收集结构。
材料按波长选。可见~近红外（400~2000 nm）：熔融石英（高功率）或 N-BK7/H-K9L（经济型）；紫外（180~400 nm）：熔融石英或 CaF₂；深紫外（<200 nm）：CaF₂ 或 MgF₂；中红外（2~7 μm）：CaF₂ 或蓝宝石；CO₂ 激光（10.6 μm）：ZnSe；高功率恶劣/高压环境：蓝宝石。
功率与可靠性核算。计算工作面峰值功率密度（脉冲）与平均功率密度（连续），对照材料和膜层 LIDT 留 2~3 倍裕量；高功率连续激光另需评估热透镜效应，并落实偏折反射光的落点与吸收结构；真空/压差场景按机械校核厚度。

选型示例：

示例一：千瓦级光纤激光器输出窗口为什么用楔形石英片？1064 nm 光纤激光器输出 1 kW、光束直径约 10 mm，功率密度约 1.3 kW/cm²。若用平行石英窗口，即使双面 AR 残反 0.25%，每面仍有约 2.5 W 反射光；这 2.5 W 返回光纤输出头，可能在光纤端面或增益光纤中形成反馈，引起功率不稳定甚至端面损伤。改用 1° 楔角熔融石英窗口：第二面背反光出射后偏折约 3°，完全偏离光纤接收角（通常仅几度）无法返回；第一面反射 2.5 W 靠 AR 膜降至毫瓦级。出射偏折约 0.5°，在后续准直聚焦光路中通过镜架一次性补偿；熔融石英的高 LIDT 与低热膨胀确保 1 kW 连续功率下无显著热透镜。
示例二：视觉检测工位镜头前条纹干扰怎么解决？某机器视觉工位用 660 nm 线激光照明，镜头前平行石英保护窗使 CCD 图像出现同心圆环条纹，影响缺陷检测。原因是平行窗两表面反射光与主光束干涉形成牛顿环。解决：换同材料、同 AR 膜的 30′（0.5°）楔形窗口——背反光偏折约 1.5°，偏离镜头成像光路，条纹消失；出射偏折约 0.25°，在物距 200 mm 时像移约 0.87 mm，重新标定像素-坐标映射即可吸收。
示例三：CO₂ 激光器腔窗为什么是布儒斯特斜片而不是楔形片？500 W、10.6 μm CO₂ 激光器谐振腔两端需要窗口。ZnSe（n≈2.4）未镀膜单面反射约 17%，高功率下镀膜损伤风险大、残反也较高。若用楔形 ZnSe 片，第二面反射虽被偏折，但第一面反射仍沿原路返回谐振腔（17% 或镀膜残反），腔内损耗不可接受。布儒斯特窗口以约 67° 斜放，p 偏振零反射通过、无需镀膜，不存在膜层损伤问题，同时使激光器自然输出线偏振——这是 CO₂ 激光器工业界数十年的标准方案。腔外导光光路中的窗口则选 ZnSe 楔形片消背反。

采购检索提示：厂商目录中”wedged windows”通常归入”光学窗口（Optical Windows）”类目，光楔（wedge prism）归入”棱镜（Prisms）”类目，激光腔专用窗口有时单列于”激光光学（Laser Optics）”。检索时用”wedged window / wedge window”并注明楔角、口径、波长与膜系最容易对上标准品；Thorlabs、Edmund Optics、Newport/MKS、LASER COMPONENTS、EKSMA Optics、Knight Optical 等均有标准品线，具体规格以官方技术文档为准。

七、常见误区与避坑

序号	误区	正确认知 / 后果
1	镀了 AR 膜就不会有反射干扰	AR 膜单面残反仍有 0.2%~1%，高相干、高增益系统中足以形成标准具效应；膜层还有带宽、角度、污染限制，只能压制不能消除平行腔条件
2	楔形窗口片是加工不良的”次品平行片”	楔角是故意设计的功能参数，有严格角度公差（如 30′±10′）和方向标识，加工精度要求不低于平行片，成本通常更高
3	把楔形窗口片当光楔用来偏转光束	窗口片楔角小（通常 <3°），设计目标是透过且尽量不偏折；需要大角度偏折应选楔形棱镜（wedge prism，0.5°~15° 偏折档）
4	忽略楔角方向，装反/装错	厚边薄边方向错误，偏折反射光会打到镜筒壁或相邻镜片，高功率下局部过热甚至烧毁；安装前必须核对边缘标识
5	楔角选越大越好	出射偏折 (n−1)α 随楔角线性增大，过大导致光束指向偏移、焦点错位、成像畸变；1° 楔角在 100 mm 焦距处已造成约 0.87 mm 焦点位移
6	成像系统随意用大楔角片	大楔角引入像散、色差（折射率随波长变化）和指向偏折；精密测量应选极小楔角（几分~0.5°）或评估并补偿偏折
7	高功率下不处理偏折反射光的落点	反射光只是换了方向、仍在光机内部；必须指向光阑/吸收面，否则可能在镜筒内壁二次反射后回到光路，或制造新的热点
8	材料不按波长选	BK7 在紫外（<350 nm）和中红外（>2 μm）吸收显著，用于这些波段会发热甚至炸裂；CO₂ 激光必须用 ZnSe 等红外材料，石英片在 10.6 μm 完全不透
9	只看透过率不看 LIDT 和膜层带宽	高功率下膜层损伤是主要失效模式，必须按峰值/平均功率密度双核算；双波长/三波长激光需确认 AR 膜覆盖所有工作波长
10	把布儒斯特窗口当通用窗口	只对 p 偏振零反射，s 偏振单面损耗约 15%（玻璃）~50%（ZnSe）；必须斜放且偏振方向对齐入射面，不能正入射使用
11	真空/高压窗口只算光学不算机械	厚度需按压差和口径做机械强度计算，楔形不影响强度但厚度必须达标；高压下窗口变形也会影响光学面形
12	窗口片污染后继续高功率使用	污染点吸收→局部发热→膜层损伤→反射率上升→更多吸收发热，恶性循环可在秒级导致窗口炸裂；必须定期检查清洁更换
13	只重视两面面形、忽视楔角公差	楔角公差直接决定反射偏折角的实际值和批次一致性；公差过大可能分离不足（偏折太小）或偏离设计方向，采购要核对楔角标称值与公差
14	混淆”保护镜片”和”楔形窗口片”的选型场景	加工头保护件优先经济性、可替换性和抗污染，默认平行片；只有确认存在回光干扰、条纹或功率抖动时才升级楔形片
15	以为楔形片能完全消除所有反射	楔形只能偏折第二面反射，第一面反射仍沿原路返回，必须靠 AR 膜降低；连第一面残反都要偏折需选双楔形设计
16	以为把平行窗口斜着放就能消条纹	倾斜只改变干涉条纹间距与位置（标准具倾斜调谐），平行腔条件仍在、条纹不会消失；根除干涉只能让两面不再平行（楔形）

八、参考文献与延伸阅读

RP Photonics Encyclopedia, Optical Windows：https://www.rp-photonics.com/optical_windows.html
RP Photonics Encyclopedia, Etalons（标准具原理与自由光谱范围）：https://www.rp-photonics.com/etalons.html
RP Photonics Encyclopedia, Output Couplers（楔形基板消除背面反射标准具效应）：https://www.rp-photonics.com/output_couplers.html
RP Photonics Encyclopedia, Fresnel Reflections（界面反射率与偏振）：https://www.rp-photonics.com/fresnel_reflections.html
RP Photonics Encyclopedia, Brewster Angle（布儒斯特定律与激光应用）：https://www.rp-photonics.com/brewster_angle.html
RP Photonics Encyclopedia, Anti-Reflection Coatings：https://www.rp-photonics.com/anti_reflection_coatings.html
Thorlabs, Wedged Laser Windows / UV Fused Silica Wedged Windows（30 弧分楔角、非共线背反）：thorlabs.com
Edmund Optics, N-BK7 Wedged Windows（楔形设计消除标准具效应、避免腔反馈）：edmundoptics.com
OptoSigma, Wedged Substrates（出射偏折 δ≈(n−1)α，BK7 系数 0.52、熔石英 0.46）：optosigma.com
Abridged Optics, Beam Splitters – Ghost Reflections and Wedge Angle（鬼光束角分离约 2nα）：abridgedoptics.com
Wyant J. C. et al., Testing an Optical Window of a Small Wedge Angle: Effect of Multiple Reflections（大楔角使干涉条纹密到不可分辨），University of Arizona
E. Hecht, Optics——菲涅耳公式、布儒斯特角与多光束干涉章节
周炳琨等，《激光原理》（第 7 版），国防工业出版社——标准具效应与激光器模式稳定性章节

📖 延伸阅读

激光保护镜片百科：材质、膜层与高功率防护全解析 —— 保护镜片是窗口片按用途命名的第一大应用，平行片+双面 AR 的选材与失效分析
二向色镜百科：分光原理、膜系设计与激光应用选型 —— 另一类依赖薄膜偏振/波长选择性的平板光学件
偏振旋转器百科：法拉第旋转与光隔离原理 —— 与楔形窗口并列的回光防护手段，光隔离器核心
合束镜百科：激光合束技术与波长合束镜片选型

🔧 相关产品推荐

高飞激光提供 Thorlabs 同规格光学窗口片与激光光学元件的选型与供应，包括楔形激光窗口片（wedged laser windows，30 弧分/1°/2° 楔角，N-BK7 与紫外熔融石英基板，常用激光波长 AR 膜）、平行保护窗口片、布儒斯特窗口及光楔/楔形棱镜，覆盖 1064 nm、532 nm、355 nm、CO₂ 10.6 μm 等常用波段。如需按波长、功率密度与楔角方向做选型核算，或需要整窗口片+隔离器的回光防护方案，欢迎联系高飞激光技术支持。

热线：15927220467 ｜邮箱：859818709@qq.com

免责声明：本文为激光光学科普内容，公式与数值为典型工况下的工程近似，具体元件规格、损伤阈值与安装要求请以厂商官方技术文档为准。
