光阑是什么？虹膜光阑工作原理、束径匹配与激光安全红线

光阑是光学系统里专门管理”开口大小”的元件。一束激光或照明光进入系统，口径开太大，杂散光、镜筒内壁反射光、大角度散射光全部灌进来，形成噪声与热点；口径开太小，边缘切光（clipping）又会造成衍射环、功率损失甚至回光反馈。本篇把光阑在光学设计中的角色、虹膜光阑的机械原理、激光光路中的安全红线和选型方法一次讲清，并给出可直接下单的规格对照。

一、术语定义与基本概念

光阑（Aperture Stop / Stop）是光学系统中用于限制光束通过口径的开孔元件。这个词在工程语境中有两层含义：在光学设计层面，它指限制光束的那一个孔径面，包括孔径光阑（aperture stop）、视场光阑（field stop）与渐晕光阑，是设计理论中的抽象面；在工程实物层面，它指可装可调的机械开孔件，即可变虹膜光阑与固定光阑片，是本篇讨论的主体。

光阑的实物形态主要有两类：

形态	结构特征	典型应用
可变虹膜光阑（Iris Diaphragm）	多片薄金属叶片交叠组成近多边形通孔，拨杆或旋转环驱动，孔径连续可调	激光实验光路、显微照明、镜头内置光圈
固定光阑（Fixed Aperture / Stop Disk）	单片金属精密开孔，孔径固定、定心精度高、成本低	口径确定不变的场合（传感器前防杂光、批量设备）

近义术语辨析——几样容易混淆的开孔/挡光元件：

术语	与光阑的关系
摄影镜头光圈	与虹膜光阑本质是同一机构，只是镜头光圈集成在镜组内部并带 f 数刻度；独立虹膜光阑用于自由空间光路
针孔（Pinhole）	孔径为微米级（1~100 μm）的固定微孔，装在精密针孔座中做空间滤波（spatial filtering），把聚焦光斑滤成干净球面波——不是虹膜光阑
狭缝（Slit）	长条形开孔，用于光谱仪/单色仪中控制分辨率与光通量
光束挡块（Beam Dump）	功能是吸收全部光束能量，不是限制口径，用途完全不同

虹膜光阑的通孔由 n 片叶片交叠围成，叶片数常见 5~25 片，激光与工业场合常用 10~14 片。叶片越多，孔形越接近圆形：全开时接近圆形，收缩时为正 n 边形。正多边形的直边会产生衍射尖峰，这是选择叶片数时需要权衡的因素之一。

二、工作原理

2.1 光阑在光学系统中的作用（设计层面）

孔径光阑（aperture stop）是限制轴上物点成像光束立体角的开孔，它决定系统的数值孔径（numerical aperture, NA）与 f 数（f-number）：

$f/\# = \frac{f}{D}$

f 为系统焦距，D 为入瞳直径；f 数是成像系统描述光阑相对通光能力的标准方式，f 数越小表示口径相对越大

$NA \approx \frac{D}{2f}$

空气中近轴近似，NA 为数值孔径；NA 与 f 数描述同一事实：口径越大，系统收集光线的锥角越大

孔径光阑直接控制两个量。其一是进光量——通过光阑的光通量正比于通光面积：

$\Phi \propto \pi\left(\frac{D}$

通过光阑的光通量正比于通光面积，即正比于孔径直径的平方；孔径加倍，进光量变为 4 倍

其二是衍射极限分辨率。一个理想圆孔会把点物成像为艾里斑（Airy disk），其直径为：

$d_{Airy} = 2.44\,\lambda\,\fra$

λ 为波长；艾里斑第一暗环直径决定衍射极限分辨率，孔径 D 越小艾里斑越大、极限分辨率越低

由此可见，”光圈越小分辨率越高”是常见误解：缩小光圈只增大景深，当孔径小到衍射极限起主导作用后，艾里斑变大，分辨率反而下降。小光圈的真正收益是景深，不是分辨率。

视场光阑（field stop）限制成像范围（视场大小），位于物面或像面的共轭面上，与孔径光阑分工不同。渐晕（vignetting）指轴外光束被系统中多个开孔边缘部分遮挡，导致视场边缘变暗，光阑口径与镜组口径的匹配程度决定渐晕大小。景深（depth of field）与 f 数正相关：f 数越大（孔径越小），景深越大，这是显微与机器视觉中调小孔径光阑获得大景深的物理依据，但必须同时接受分辨率下降与衍射模糊。

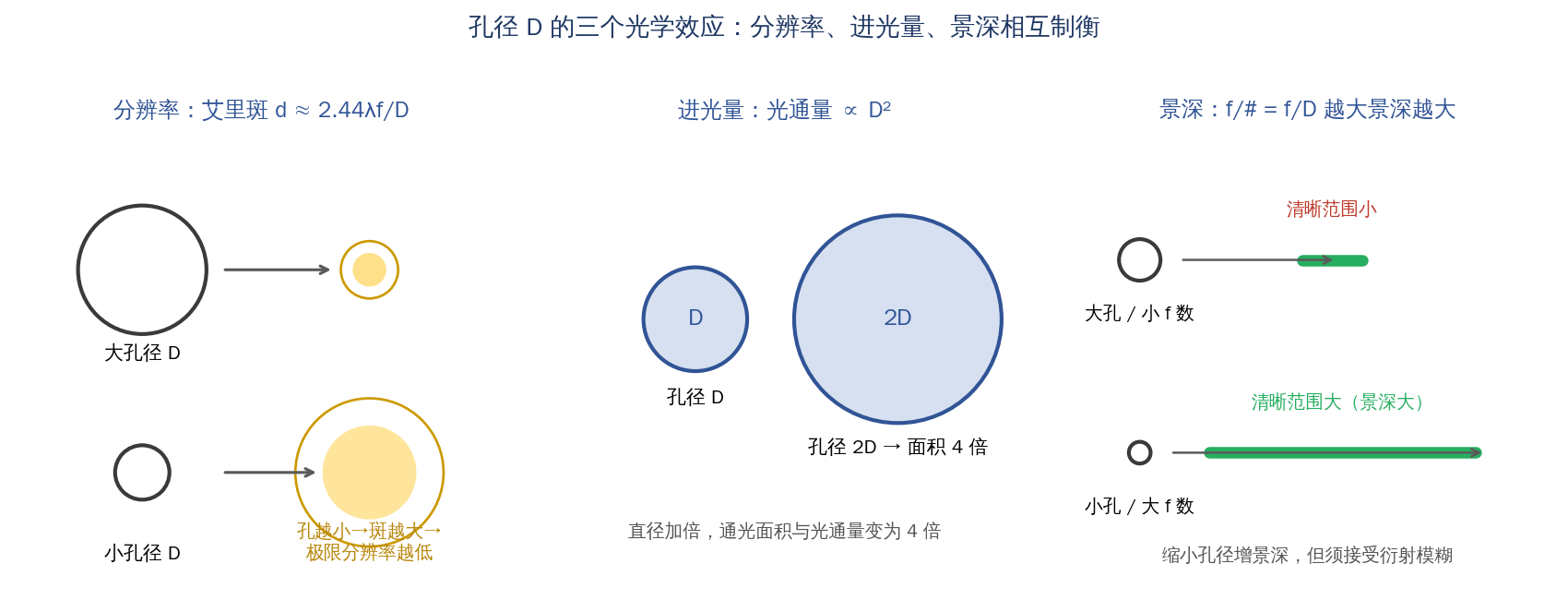

孔径 D 的三个光学效应：艾里斑（分辨率）、进光量、景深相互制衡

来源：高飞激光技术团队自绘

2.2 虹膜光阑的机械原理（结构层面）

虹膜光阑是纯机械同步连杆机构，不含镜片、没有光学面。每片叶片一端用销轴固定在固定环上，另一端嵌在旋转环的滑槽里；旋转环转动时各叶片同步摆动，交叠围成的通孔连续缩放。

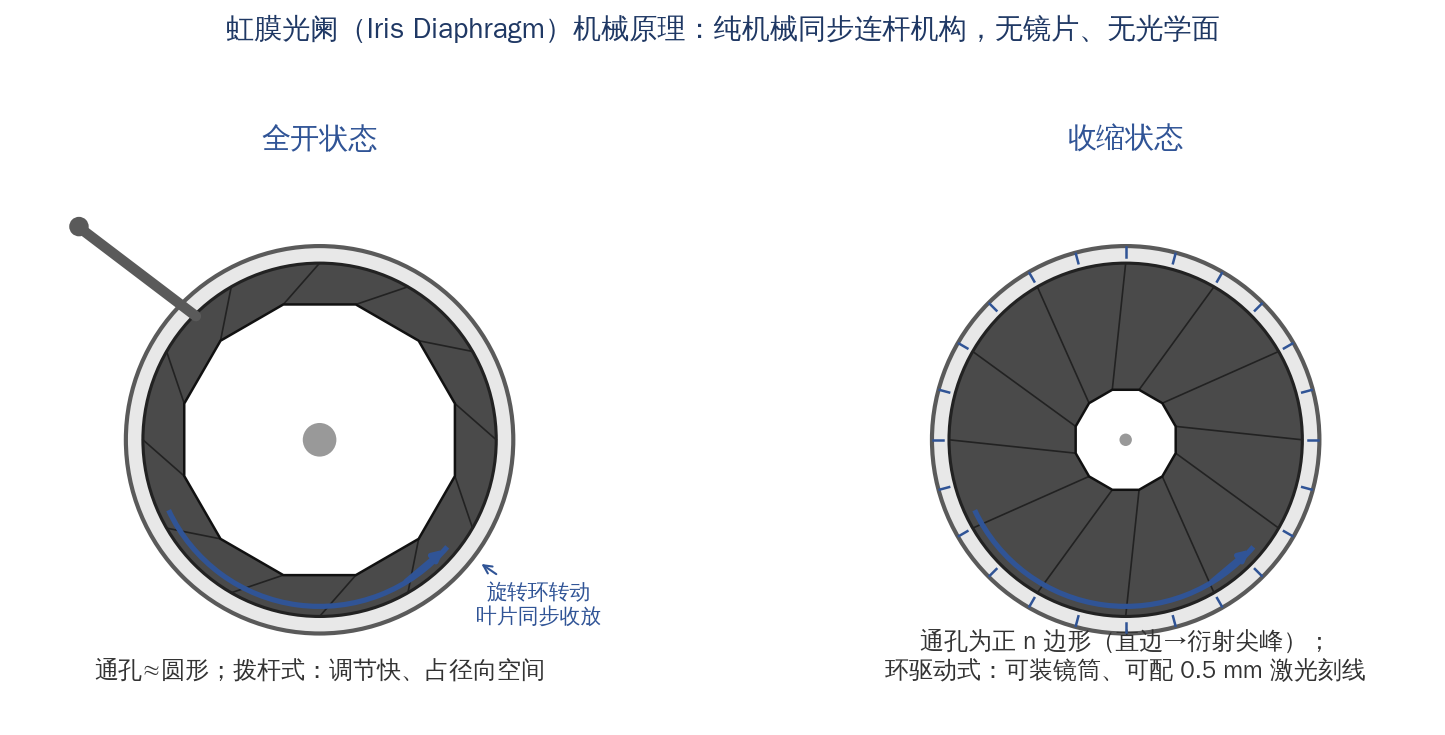

虹膜光阑机械原理：旋转环带动叶片同步收放，拨杆式与环驱动式对比

来源：高飞激光技术团队自绘

关于孔形与叶片数：n 片叶片围成 n 边形近圆孔。叶片越多圆度越好（减少多边形直边造成的衍射尖峰），但叶片边缘的反射面也越多、最小可实现孔径越大、机构越复杂。激光光路常用 10~14 片作为平衡点。

最小孔径限制：受叶片末端几何形状限制，虹膜不能闭合到零。商用产品的最小孔径典型值为 0.5~2.5 mm，”最小孔径”是选型时必查的参数。以 Thorlabs 标准螺纹虹膜为例：SM1 接口标准型最小孔径约 Ø0.8 mm，SM2 接口约 Ø1.4 mm，SM3 大口径约 Ø2.5 mm。需要亚毫米乃至微米级口径时应选针孔，而不是虹膜；需要完全挡光则用快门或带零孔径的光阑。

两种驱动方式：拨杆式（lever-actuated）由侧面拨杆直接推拉，调节快，但占径向空间、易误碰，适合空间光路临时调节；环驱动式（ring-actuated）转动外圈刻度环，可装入螺纹套筒、轴向紧凑、重复性好，适合固定在镜筒/透镜套筒中。环驱动式还可带激光刻线刻度（如每 0.5 mm 一条刻线），用于重复定位到同一孔径。

2.3 激光光路中光阑的特殊角色与安全红线

在激光光路中，光阑有三个正当用途：

① 光束直径匹配。扩束镜、准直器输出的光束通常按 1/e² 直径定义，而基模高斯光束在 1/e² 边界以外仍含有能量：

$I(r)=I_0\,e^{-2r^2/w^2}$

基模高斯光束强度沿半径按高斯分布衰减，束径 w 以 1/e² 强度点定义；该边界以外仍含约 13.5% 的总功率，这是光阑通孔必须明显大于束径、不能卡边的直接原因

因此光阑通孔应明显大于光束，典型留 1.5~2 倍以上余量（考虑对准误差、光束发散与热漂移），用于”卡住”光束边界，防止大口径杂散光照到下游小口径元件。

② 杂散光与鬼光束管理。激光光路中的散射光、端面反射鬼光、泵浦泄漏光方向杂乱，在关键镜组前加光阑可挡住偏离主光轴的杂光，提高信噪比，并防止杂光在镜筒内壁多次反射形成热点。

③ 低功率指示光/调试光路中的束径观察与粗调。

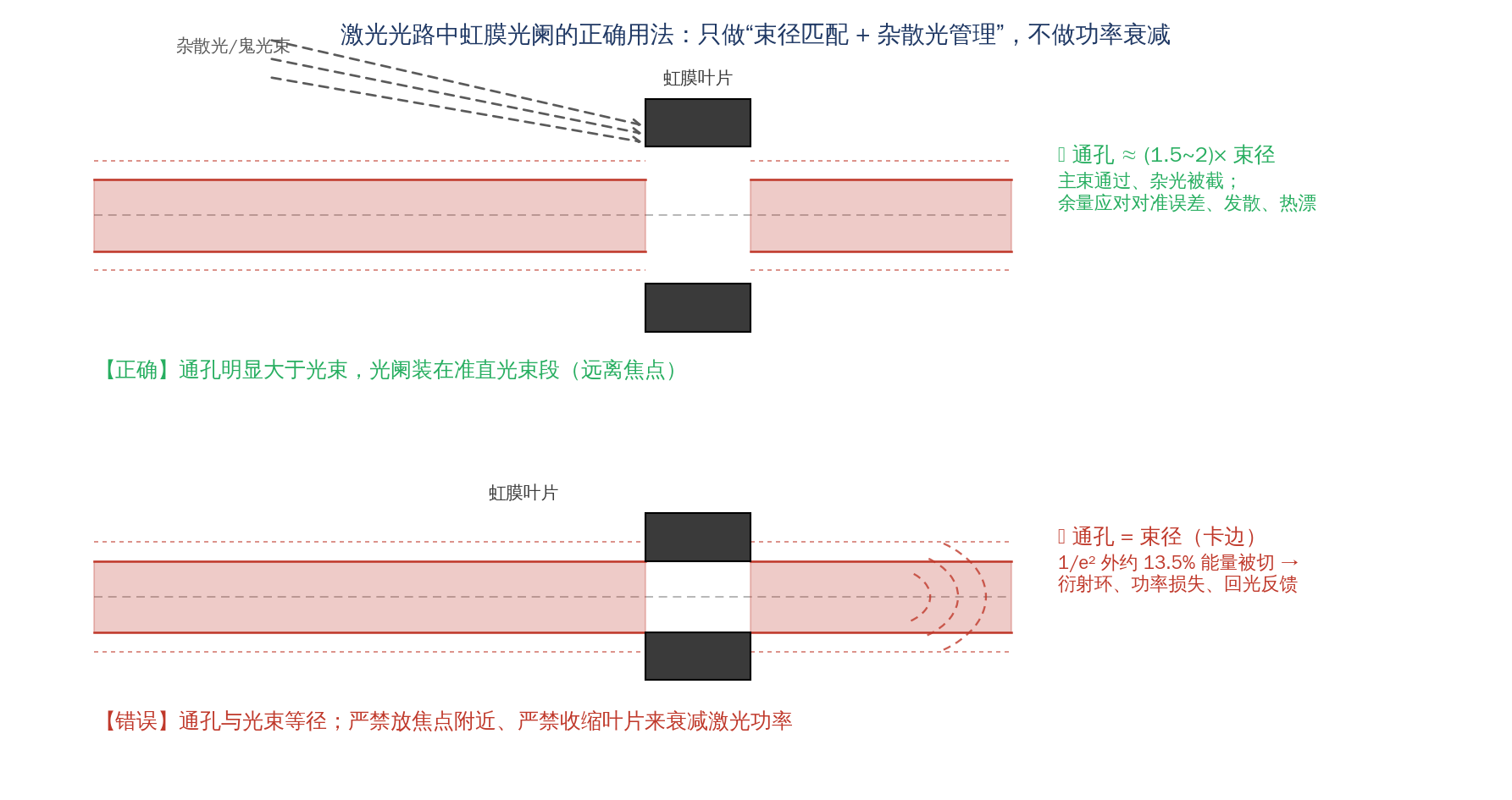

激光光路中虹膜光阑的正确用法：通孔留 1.5~2 倍束径余量装在准直段，等径卡边会切光产生衍射与回光

来源：高飞激光技术团队自绘

⚠ 安全红线一：虹膜光阑不能用于调节激光功率。叶片是金属件（弹簧钢/不锈钢发黑处理），收缩孔径时被遮挡的那部分激光功率会被叶片吸收或被叶片边缘镜面反射，后果有三：①高功率下叶片迅速发热变形、退火、烧蚀穿孔；②叶片边缘的反射光方向不可控，可能返回激光器形成回光反馈，或打到其他光学元件；③叶片机构受热后卡死。连续可调的激光功率衰减必须用半波片 + 偏振分光棱镜/格兰棱镜组合、按功率选型的中性密度滤光片（ND filter），或专用激光衰减器。光阑只负责”口径”，不负责”功率”。

⚠ 安全红线二：光阑不要放在焦点附近。焦点处功率密度最高，即使通孔大于焦斑，杂散衍射光也极易损伤叶片边缘。需要小孔限制时应放在准直光束段；焦点处需要滤波时改用显微物镜 + 针孔的空间滤波方案。

三、结构与分类

虹膜光阑的典型结构为：内外两个金属环 + 叶片组 + 销轴/滑槽 + 驱动件（拨杆或刻度环）+ 安装接口。叶片为弹簧钢/不锈钢发黑处理（低反射），外壳为铝合金黑色阳极氧化。分类维度如下：

分类维度	类型	特点
可调性	可变虹膜光阑 / 固定光阑片	连续可调 vs 单孔径、定心精度高、无机械间隙、成本最低
驱动方式	拨杆式 / 环驱动式	拨杆快但占空间、易误碰；环驱紧凑、可配刻度、重复性好
安装接口	螺纹套筒式 / C-Mount / 裸装（配光阑座）/ 笼式 / 大口径	螺纹式可直接拧入透镜套筒与镜筒
孔径范围	微型（最大约 5 mm）/ 标准型（约 12~25 mm）/ 大口径（50 mm 以上）	激光实验最常用 SM1/SM2 标准型

标准显微镜螺纹规格（激光光路最常用，互不通用）：SM05 = 0.535″-40、SM1 = 1.035″-40、SM2 = 2.035″-40、SM3 = 3.035″-40。选型时螺纹必须与现有透镜套筒/镜筒匹配，买错装不上。

针孔与空间滤波组件：针孔（1~100 μm 级）装在显微物镜焦点处做空间滤波，是”固定微孔 + 精密三维调节座”的组合，结构上不是虹膜。

元件	孔径范围	可调性	典型用途	能否调激光功率
虹膜光阑	最小约 0.5~2.5 mm 至最大 5~50+ mm	连续可调	束径匹配、挡杂光、照明调光	❌ 严禁
固定光阑片	可定制（μm~mm）	不可调	固定口径挡杂光	❌ 严禁
针孔	1~100 μm	不可调（三维对准）	空间滤波	❌ 严禁
狭缝	缝宽 μm~mm 级	部分可调	光谱仪分辨率/通光量	❌ 严禁
光束挡块	无通孔	—	吸收全部光束	（非限口径元件）

四、关键参数

参数	含义与典型值	选型意义
最小/最大通光孔径	最大孔径决定可通过的最大束径；最小孔径决定调节下限，虹膜不能到 0（典型 0.5~2.5 mm）	通孔必须大于光束并留 1.5~2 倍余量
叶片数量	典型 5~25 片，激光/工业常用 10~14 片	影响孔形圆度（衍射尖峰）与最小孔径
驱动方式	拨杆式 / 环驱动式	决定装调方式、占用空间与重复性
安装接口	SM05/SM1/SM2/SM3、C-Mount、笼式等	必须与现有镜筒/套筒匹配，螺纹互不通用
通孔定心精度/同轴度	固定光阑与环驱动式定心好；拨杆式调节时可能偏心	影响光束与系统光轴的同轴性
调节重复性与刻度	环驱动式可配激光刻线（如每 0.5 mm）	需反复恢复同一孔径的场合选环驱动刻度型
材料与表面处理	叶片发黑，外壳黑色阳极氧化	低反射、吸收杂光；亮面叶片会产生鬼光
适用功率与波长	本质是金属机械件，不镀膜、无光学损伤阈值标称	仅适用于光束不扫到叶片的中低功率准直段；高功率必须远离焦点并留足孔径余量
工作温度与热稳定性	叶片受热变形会导致机构卡死	大功率环境慎用，必要时选固定光阑片

五、特性与优缺点

可变虹膜光阑：优势是孔径连续可调，一个元件适应多种束径与实验条件，可在系统运行中动态调节；局限是最小孔径有限（亚毫米以下做不到）、多边形孔形有衍射尖峰、机械间隙带来定心误差、拨杆易误碰、不能承受光束扫叶片、有活动部件存在寿命问题。

固定光阑片：优势是定心精度高、无间隙、成本极低、无活动部件可靠性高、可定制任意孔径；局限是更换孔径必须换件、无法动态调节。

针孔：微米级孔径用于空间滤波，能获得干净的高斯光束；但极易被灰尘堵塞、对准需要精密三维调节座、对振动敏感。

特性	可变虹膜光阑	固定光阑片	针孔
孔径范围	约 0.5~50 mm	任意定制	1~100 μm
可调性	连续可调	不可调（换件）	不可调（三维对准）
定心精度	中（拨杆式有偏心风险）	高	高（配三维调节座）
成本	中	极低	高（含调节座）
可靠性	有活动部件	无活动部件，最高	易堵孔、怕振动
典型场景	实验光路束径匹配、照明	批量设备固定口径	激光空间滤波

六、典型应用与选型建议

典型应用：

激光实验光路束径匹配：扩束镜/准直器后加 SM1/SM2 虹膜光阑，通孔调到束径的 1.5~2 倍，限制杂散光边界——连续可调，适应不同束径。
显微照明与机器视觉：聚光镜虹膜调节照明 NA，匹配物镜 NA 获得最佳对比度与景深平衡；镜头内置光圈调 f 数。
光谱仪/单色仪：用狭缝（slit）控制分辨率与光通量。
空间滤波：显微物镜 + 针孔组合滤除激光高频噪声，获得干净高斯光束。
照明/投影系统：大口径虹膜调节照明范围。
批量设备中口径确定的位置：用固定光阑片（传感器前防杂光、固定 f 数系统），成本最低、可靠性最高。

选型决策树：

用途是什么？需要连续改变孔径 → 虹膜；口径固定不变 → 固定光阑片（更便宜更可靠）；微米级滤波 → 针孔。
激光功率多大、光阑会不会被光扫到？光束永远不碰叶片（通孔留 1.5~2 倍余量）才可用于激光光路；想靠遮挡叶片调功率 → 改选半波片 + 偏振分光组合或 ND 衰减器，光阑一律不行。
装在哪里？拧进透镜套筒/镜筒 → 环驱动式 + 对应螺纹（按光束直径选 SM1/SM2/SM3）；空间光路临时调节 → 拨杆式 + 光阑座。
对孔形圆度敏感吗？衍射/成像敏感 → 选叶片数多的型号；只是粗挡杂光 → 常规叶片数即可。
是否放在焦点附近？是 → 挪到准直段，或改用焦点处的针孔滤波方案。

选型/使用示例：

示例一：扩束镜后束径 8 mm 的光路，通孔需留 1.5~2 倍余量，即最大孔径至少 ≥ 12~16 mm。此时 SM1 接口（最大 Ø12 mm）已卡边，应选 SM2 接口（最大 Ø25 mm）的虹膜，调节下限也留有足够余量，切勿用最大孔径 12 mm 的 SM1 虹膜勉强卡边。
示例二：不能用虹膜把 50 W 激光从满功率”拧”到一半。被叶片遮挡吸收的约 25 W 功率会在秒级内烧蚀叶片，且边缘反射光方向不可控可能回光。正确做法是用半波片 + 偏振分光棱镜组合，或按功率选型的高功率 ND 衰减器调功率；光阑只留作束径匹配。
示例三：显微视觉工位景深不够时，可调小聚光镜虹膜（减小照明 NA、增大等效 f 数）来增大景深，但需用分辨率测试卡确认衍射模糊未超过检测要求，在对比度—景深—分辨率之间找平衡。

七、常见误区与避坑

常见误区	正确认知 / 后果
用虹膜收缩来调激光功率	叶片吸收发热烧蚀 + 不可控反射回光，高功率下秒级损坏；功率衰减用波片 + 偏振元件或 ND 滤光片
以为”光圈越小分辨率越高”	摄影经验误用：孔径缩到衍射极限后艾里斑变大（2.44λf/D），分辨率反而下降；小光圈真正收益是景深
通孔直径刚好等于激光束径	1/e² 边缘外约 13.5% 功率 + 对准误差 + 热漂移必然切光，造成衍射环、功率损失和回光；至少留 1.5~2 倍余量
把光阑放在焦点附近	焦点功率密度最高，杂散衍射光烧叶片；应挪到准直光束段
混淆虹膜光阑与针孔	针孔是微米级固定孔用于空间滤波；虹膜最小只到亚毫米~2.5 mm 且孔形是多边形
以为虹膜可以完全关死到零	受叶片几何限制，最小孔径有下限；要完全挡光用快门或零孔径光阑
只看最大孔径不看接口	SM05/SM1/SM2/SM3 螺纹互不通用，买错装不上
忽略拨杆式的径向空间与误碰风险	装进封闭镜筒必须选环驱动式
以为叶片数越多越好	圆度提升，但叶片边缘反射面增加、最小孔径变大、机构更复杂；10~14 片是常用平衡点
用摄影 f 数概念套自由空间激光光路	激光束径由扩束比决定，f/# 概念仅在成像/聚焦系统中成立
忽略发黑处理的意义	亮面叶片会把杂散光反射成新的鬼光源；必须选发黑叶片/黑色阳极氧化外壳
高功率设备里用塑料件或普通未发黑光阑	激光环境必须金属发黑件，且远离光束扫掠路径

八、参考文献与延伸阅读

RP Photonics Encyclopedia, Optical Apertures（光学孔径/光阑词条），https://www.rp-photonics.com/optical_apertures.html
RP Photonics Encyclopedia, Aperture Stops（孔径光阑、入瞳/出瞳词条），https://www.rp-photonics.com/aperture_stops.html
RP Photonics Encyclopedia, Diaphragms（可变光阑/膜片词条），https://www.rp-photonics.com/diaphragms.html
RP Photonics Encyclopedia, Numerical Aperture（数值孔径词条），https://www.rp-photonics.com/numerical_aperture.html
RP Photonics Encyclopedia, Pinholes（针孔与空间滤波词条），https://www.rp-photonics.com/pinholes.html
RP Photonics Encyclopedia, F-number（f 数词条），https://www.rp-photonics.com/f_number.html
Thorlabs, Iris Diaphragms（虹膜光阑产品与选型指南，含 SM05/SM1/SM2/SM3 系列规格），https://www.thorlabs.com/newgrouppage9.cfm?objectgroup_id=1464
Edmund Optics, Apertures, Pinholes & Slits（光阑、针孔与狭缝产品资料），https://www.edmundoptics.com/c/apertures-slits/
Newport / MKS Instruments, Optical Mounts & Hardware（光机元件产品资料），https://www.newport.com/f/optical-mounts
ZEISS Microscopy, Microscopy Basics（显微镜孔径光阑与聚光镜 NA 匹配技术文档，ZEISS Campus），https://zeiss-campus.magnet.fsu.edu/
W. J. Smith, Modern Optical Engineering: The Design of Optical Systems, 4th ed., McGraw-Hill, 2007（光阑、孔径与渐晕章节）
J. E. Greivenkamp, Field Guide to Geometrical Optics, SPIE Press, 2004（艾里斑与衍射极限分辨率条目）
