一、术语定义

激光准直镜（Laser Collimating Lens / Collimator Assembly） 在工业激光领域通常指准直组件（准直系统），是一套完整的光学-机械组件，核心功能是将发散光束转换为低发散平行光束，压缩光束的发散角，使光线在传播过程中截面尺寸变化最小化。

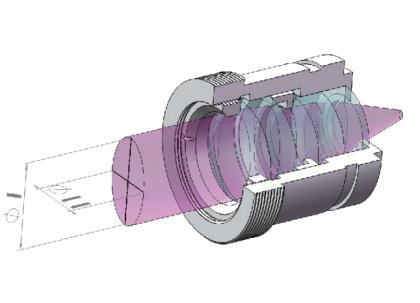

一套完整的准直组件不仅仅是一片光学镜片，它通常包含三部分：透镜组（单片或多片透镜，完成准直的光学核心）、镜筒/镜壳（精密机加工的金属外壳，用于固定和保护镜片，并保证同轴度）、安装接口（与光源或后续光路对接的机械接口，如 QBH、SMA、FC 等）。采购时买回的是一个即装即用的完整器件，拧上去就能用，而不是需要自己装调的裸镜片。

用更通俗的话说：从光纤端面或激光二极管发出的光，就像手电筒打出的光斑一样，越跑越散。准直镜的作用就是把这束散开的光”捋直”，让它变成一束接近平行的光，这样才能在后续光路中稳定传输、精准聚焦或远距离传播。从光学定义来看，准直镜本质上是一个会聚透镜系统——当点光源恰好位于透镜的前焦点时，出射光线将平行于光轴，形成准直光束 [(RP Photonics)](https://www.rp-photonics.com/beam_collimators.html)。

准直镜广泛存在于几乎所有激光系统中：从光纤激光器的输出头、激光切割头、焊接头，到光通信模块、激光雷达（LiDAR）和光谱仪器，都离不开准直镜的光束整形作用。它是激光能量从光源向加工面传递过程中的第一个光学关口。

---

二、物理原理

2.1 几何光学基础

从几何光学角度看，准直镜的工作原理非常直观：将点光源放置在会聚透镜的前焦平面上，出射光线即为平行光束。对于理想点光源且精确位于焦点时，出射光束的发散角为零（几何光学极限）[(IEEE TechNav)](https://technav.ieee.org/topic/optical-collimators/)。

但实际光源总有一定尺寸。对于直径为 d 的有限大小光源，残余半发散角近似为：

其中 f 为透镜焦距。焦距越长或光源越小，准直效果越好。

2.2 高斯光束与衍射极限

激光光束并非几何光线，而是具有波动特性的高斯光束。即使是完美准直的高斯光束，也会因衍射效应而缓慢发散。描述准直性能的核心参数是 瑞利长度（Rayleigh length）：

其中 w₀ 为束腰半径，λ 为波长。瑞利长度表示光束从束腰位置传播到光斑面积增大一倍的距离，它与束腰半径的平方成正比——这意味着要想获得更长的准直距离，必须使用更大的光束直径 [(RP Photonics – Collimated Beams)](https://www.rp-photonics.com/collimated_beams.html)。

例如，1064 nm 波长的光束，若束腰半径为 1 mm，其瑞利长度约为 3 米——在实验室尺度内可认为是良好准直的；但若束腰半径缩小到 100 μm，瑞利长度将骤降至约 3 cm，光束很快就会发散。

2.3 准直后光斑尺寸公式

准直后的光束半径 w_col 与入射光发散角 θ 和透镜焦距 f 的关系（近轴近似下）为：

对于光纤光源，工程上更常用通光口径计算公式：

其中 θ 为光纤输出的全发散角，f 为准直镜焦距。例如，10°发散角、150 mm 焦距的准直镜，出射光斑直径约为 26.25 mm [(IndustryinChina)](https://www.industryinchina.com/blog/collimating-lenses-vs-beam-expanders-in-laser-cutting-key-differences-explained-1780482499)。

2.4 衍射极限与 M² 因子

实际光束的准直性能受限于光束质量因子 M²。M² = 1 对应理想高斯光束（衍射极限），M² 越大表示光束质量越差。对于非理想光束，等效瑞利长度会按 M² 的比例缩短：

这意味着在相同束腰半径下，光束质量越差，准直距离越短 [(IEEE TechNav)](https://technav.ieee.org/topic/optical-collimators/)。

---

三、结构与分类

激光准直镜可以从多个维度进行分类，不同分类对应不同的应用场景和性能指标。

3.1 按透镜数量与结构分类

结构类型	构成	特点	典型应用
单透镜准直	单片平凸/双凸/非球面透镜	结构简单、成本低、体积小；球面透镜存在球差	低精度指示、简单准直、低功率场景
双透镜组（消色差双胶合）	两片不同材质透镜胶合	校正色差和部分球差，性能优于单片	宽带光源、多波长系统、中等精度
三透镜组（消色差三胶合/三片式）	三片透镜组合	最佳色差校正、更低波前误差、接近衍射极限	高精度干涉测量、科研级系统、高功率工业激光

非球面透镜是单透镜准直中的高端选择。通过将表面从球面改为非球面轮廓，可以从根本上消除球差——单片非球面镜的准直效果可媲美多片球面镜组合，因此在激光二极管准直和光纤耦合中被广泛采用 [(Thorlabs Lens Tutorial)](https://www.thorlabs.com/newgrouppage9.cfm?objectgroup_id=8790)。

3.2 按工作原理分类：折射式 vs 反射式

折射式准直镜 基于透镜的折射原理工作，是最常见的类型。优点是结构紧凑、成本较低、易于批量生产；缺点是存在色差，且不同波段需选用不同材质。

反射式准直镜 通常采用离轴抛物面镜（Off-axis Parabolic Mirror, OAP），利用反射原理准直。其核心优势是完全无色差，且工作波长范围极宽（从紫外到远红外），特别适用于玻璃吸收严重的紫外和远红外波段，以及宽光谱/多波长应用 [(RP Photonics)](https://www.rp-photonics.com/beam_collimators.html)。但反射式结构体积较大、对准精度要求更高、成本也更高。

3.3 按工作波长分类

• 可见光波段（400–700 nm）：常用 BK7 光学玻璃，广泛应用于激光指示、测量、对准
• 近红外波段（700–2000 nm）：常用熔融石英（Fused Silica），光纤激光器 1064 nm 为主流，是工业激光加工的主力
• 中/远红外波段（2 μm 以上）：常用硒化锌（ZnSe）、硫化锌（ZnS）等，CO₂ 激光器 10.6 μm 为典型
• 紫外波段（400 nm 以下）：常用熔融石英、氟化钙等，对材料纯度和镀膜要求极高

3.4 按准直维度分类

大部分准直镜在两个横向维度上同时准直，产生圆形或椭圆形光束。但也有单维准直器，例如快轴准直镜（Fast Axis Collimator），通常为柱面透镜（rod lens）形式，仅对激光二极管的快轴方向进行准直，常与慢轴准直镜配合使用，用于大功率激光二极管叠阵的光束整形。

3.5 按接口类型分类

工业激光准直组件的接口类型决定了它能否与现有系统物理对接，是选型时第一要确认的要素。常见接口如下：

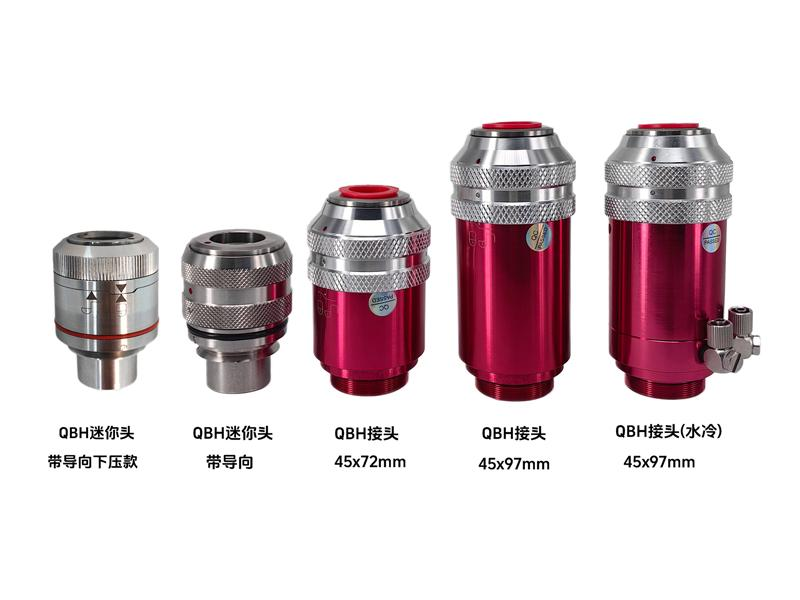

• QBH 接口：高功率光纤激光器的行业标准输出接口（Quartz Block Holder，石英块夹持式），支持千瓦至万瓦级功率，是光纤激光切割、焊接、熔覆设备中最主流的准直器接口。QBH 接口内置水冷通道和安全互锁，可承受高功率长时间连续运行 [(Wavelength Opto-Electronic)](https://wavelength-oe.com/laser-optics/laser-collimators/)。

• QD 接口：另一种光纤输出接口（Quartz Diode，有时称为 QD/Q+），结构与 QBH 类似但尺寸规格不同，常见于部分进口光纤激光器品牌。选型时务必确认激光器输出头是 QBH 还是 QD，两者不能互换。

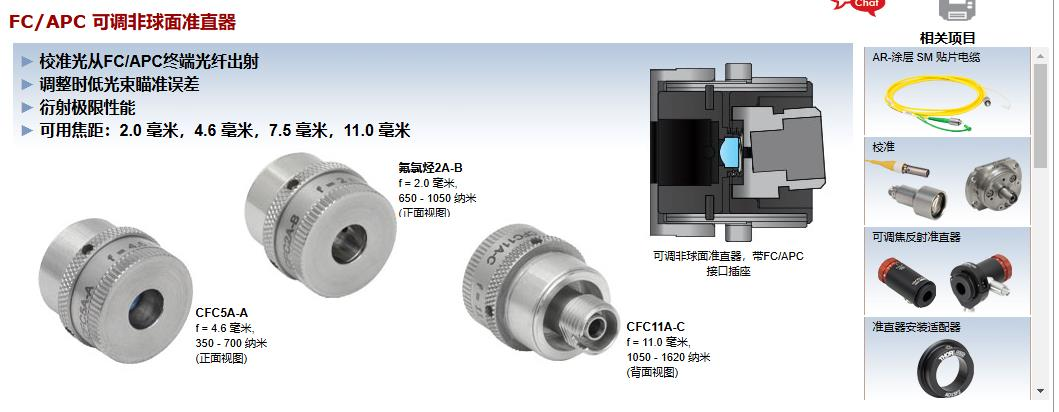

• FC/PC 与 FC/APC 接口：低功率至中功率光纤准直器的标准接口，FC 意为 Ferrule Connector。PC（Physical Contact）为平面接触，APC（Angled Physical Contact）为 8° 斜面接触。APC 接口的斜面设计可将玻璃-空气界面的背反射偏折出纤芯，大幅降低回波损耗，适用于对反馈敏感的单频激光器和精密测量系统 [(RP Photonics)](https://www.rp-photonics.com/beam_collimators.html)。

• SMA 接口：SMA905 是大芯径光纤（几百 μm 到 1 mm）最常用的接口，螺纹式结构，安装方便但同轴精度略低于 FC 系列。常用于多模光纤、大功率泵浦激光器和光谱测量仪器。

• 自由空间安装：无光纤接口，通过镜筒螺纹（如 M9×0.5、SM1、SM2）或法兰盘直接安装在光学系统中。适用于激光二极管准直、自由空间光路搭建等场景，需要用户自行完成光源与透镜的对准调节 [(Thorlabs)](https://www.thorlabs.com/newgrouppage9.cfm?objectgroup_id=12211)。

---

四、关键参数

参数名称	含义	选型意义（为什么重要）
有效焦距 EFL (Effective Focal Length)	透镜后主平面到焦点的距离，是决定出射光斑大小的核心参数	直接决定准直后光斑直径（D ≈ 2·f·tan(θ/2)）。焦距越长，光斑越大、准直距离越长，但透镜口径和机械尺寸也越大，系统设计更复杂。需要根据后续光学元件（如聚焦镜、振镜）的通光口径匹配选择 [(Thorlabs)](https://www.thorlabs.com/newgrouppage9.cfm?objectgroup_id=8790)
数值孔径 NA (Numerical Aperture)	衡量透镜收光能力的无量纲参数，NA = n·sin(α)，α为边缘光线与光轴的最大夹角	准直镜 NA 必须大于光源 NA，否则会发生光束截断（beam clipping），造成功率损失和衍射环。经验法则：透镜 NA 应为光源 NA 的约 2 倍，以确保收集 99% 以上的光能量。NA 不足是选型中最常见的错误 [(RP Photonics)](https://www.rp-photonics.com/beam_collimators.html)
入射光斑直径 / 通光口径 CA	透镜实际可通过的光束最大直径	通光口径决定了透镜能否完整接收入射光束而不截光。对于给定的 NA 和焦距，通光口径 CA ≈ 2·f·NA。实际选型时需留有余量，避免边缘光线产生衍射和像差
出射发散角	准直后光束的残余发散角，通常用全角或半角表示，单位 mrad 或 °	准直质量的核心指标。发散角越小，光束传播距离越远时光斑膨胀越小。高精度系统要求残余发散角 < 0.1 mrad。发散角还直接影响最终聚焦光斑大小——发散角越大，聚焦光斑越大 [(RP Photonics)](https://www.rp-photonics.com/beam_collimators.html)
工作波长范围	透镜设计优化的波长区间，由基材和增透膜共同决定	透镜在设计波长上性能最优（EFL 最准、波前误差最小）。偏离设计波长时，焦距会偏移、透过率会下降、像差会增大。使用波长与设计波长严重不匹配可能导致准直效果显著劣化，甚至损伤镀膜 [(光皓光学/AMS)](https://www.ghoptics.cn/news_more.html?article_id=91)
接口类型	准直组件与光源/光路连接的机械接口规格，如 QBH、QD、FC/PC、FC/APC、SMA905、自由空间螺纹等	决定准直组件能否与现有系统物理对接，是选型第一关。不同接口的同轴精度、功率承载能力和回波损耗特性不同：QBH 适合千瓦级以上光纤激光；FC/APC 回损低适合精密系统；SMA 适合大芯径多模光纤。接口不匹配是最常见的采购失误
激光损伤阈值 LIDT (Laser Induced Damage Threshold)	光学元件能承受的最大激光功率密度或能量密度，单位通常为 W/cm²（连续波）或 J/cm²（脉冲）	高功率激光系统的安全底线。LIDT 不足会导致镀膜损伤、基材开裂，最终造成永久性损坏。选型时 LIDT 应大于实际使用功率密度的 3 倍以上，留有安全裕量。连续波损伤主要源于热效应，脉冲损伤则源于电子剥离效应 [(Thorlabs)](https://www.thorlabs.com/newgrouppage9.cfm?objectgroup_id=149)
透镜材质	制作透镜的光学材料，如 BK7 玻璃、熔融石英、ZnSe、CaF₂ 等	决定了适用波长范围、透过率、热稳定性和损伤阈值。BK7 用于可见光和近红外低成本场景；熔融石英是 1064 nm 光纤激光的标准选择，热稳定性和损伤阈值更高；ZnSe 用于 CO₂ 10.6 μm 中红外；CaF₂ 用于深紫外

---

五、特性

5.1 核心特性

激光准直镜的核心特性可以概括为以下几点：

高激光损伤阈值：工业级准直镜普遍采用熔融石英基材和双面增透膜设计，可承受千瓦甚至万瓦级连续激光功率。例如，光纤激光切割用准直镜的透过率可达 99.98% 以上，LIDT 远超普通光学镜片 [(鼎鑫盛光学)](https://www.dxs-gx.com/wap/product-detail-267.html)。

波前质量可控：高端准直镜的波前误差可控制在 λ/4 RMS 以下，部分产品达到 λ/10，接近衍射极限。波前质量直接决定了光束能否被后续聚焦镜会聚到理论最小光斑。

保留光源强度分布：准直镜只改变光束的发散度，不改变光束的强度分布形态——单模光纤输出的高斯光束经准直后仍为高斯分布，多模光纤输出的平顶/散斑分布经准直后仍保持原有空间特征 [(RP Photonics)](https://www.rp-photonics.com/beam_collimators.html)。

5.2 准直镜 vs 聚焦镜 vs 扩束镜

这三类透镜是激光系统中最容易混淆的概念，它们的本质区别在于输入输出状态和功能定位：

对比维度	准直镜	聚焦镜	扩束镜
输入	发散光（点光源）	平行光	平行光
输出	平行光	会聚光（焦点）	更大直径的平行光
工作对象	光纤端面、激光二极管等点光源	已准直的光束	已准直的光束
核心公式	w = f·θ	d = 4λf/(πD)	D₂ = m·D₁, θ₂ = θ₁/m
典型位置	光源后第一道光学元件	加工/耦合前最后一道元件	准直镜与聚焦镜之间

简单来说：准直镜把”散开的光”变成”平行光”；聚焦镜把”平行光”变成”会聚的点”；扩束镜把”细平行光”变成”粗平行光”（同时进一步压缩发散角）。三者经常串联使用，构成完整的光束传输链 [(Hyperion Optics)](https://cn.hypoptics.com/the-difference-between-collimating-lens-and-beam-expanding-lens-and-focusing-lens.html)。

在光纤激光切割头中，准直镜和聚焦镜是一对固定搭档——准直镜的焦距与聚焦镜的焦距之比直接决定了能量密度的缩放倍率。

---

六、典型应用与选型建议

6.1 主要应用领域

激光切割：光纤激光切割机的切割头内，准直镜将光纤输出的发散光变成平行光，再由聚焦镜会聚到工件表面。切割用准直镜焦距通常为 60–100 mm，配合 120–150 mm 焦距的聚焦镜使用 [(IndustryinChina)](https://www.industryinchina.com/blog/collimating-lenses-vs-beam-expanders-in-laser-cutting-key-differences-explained-1780482499)。

激光焊接：焊接对光斑均匀性和稳定性要求较高，常使用消色差双胶合或三胶合准直镜。手持焊接机准直镜焦距多为 100–180 mm，部分采用双透镜组合以减少像差。

振镜焊接属于”点光源+准直镜+振镜+场镜”的光路（路径B），与打标系统的”平行光+扩束镜+振镜+场镜”光路（路径A）是两套完全不同的选型逻辑，公式不能混用。焊接系统中，准直镜与场镜的配合关系遵循以下公式：

• 准直后光束直径：


  （f_c为准直镜焦距，NA为光纤数值孔径）

• 最终聚焦光斑：


  （d_fiber为光纤芯径，f_f为场镜焦距）

选型链路为：先算准直光束直径D → 选振镜光斑（≥D）→ 选场镜入瞳（≥振镜光斑）→ 根据光斑大小和焊接厚度选场镜焦距。例如，NA=0.11、光纤芯径50μm、准直镜焦距100mm时，准直后光斑约22mm，配合30mm振镜和F210场镜，最终聚焦光斑约105μm。焦距越长，光斑越大、能量密度越低，但焦深越长，适合厚板焊接；反之适合薄板精密焊接。详细选型方法可参考《[激光场镜选型终极指南](/f-theta-lens-selection-guide/)》第八章。

激光打标：打标系统中，准直镜配合 F-Theta 场镜使用，将激光束准直后送入振镜系统。打标用准直镜功率一般较低（几十到几百瓦），对成本敏感。

激光测量与传感：激光测距、3D扫描、LiDAR 等应用中，准直质量直接决定测量精度。高精度 LiDAR 系统要求准直发散角在 mrad 甚至 μrad 量级。

光通信：光纤通信中的光器件（隔离器、环形器、波分复用器）大量使用微型准直器，将光纤输出光变成平行光以便在空间光路中进行调制和处理。

光谱学与科研仪器：光谱仪、干涉仪等精密仪器中，准直镜确保入射到光栅或干涉仪的是平行光，是保证分辨率和精度的基础。

6.2 选型方法

选型准直镜时，建议按以下步骤进行：

第一步：确认接口类型

这是选型的第一关——接口不对，再好的参数也用不了。

• 千瓦级以上光纤激光切割机 → 选 QBH 接口（行业主流），注意部分进口机型用 QD 接口，两者不通用
• 手持焊机、中小功率焊接 → 常见为 QBH 或定制法兰接口，需确认原切割头/焊接头型号
• 小功率科研/测量系统，单模光纤 → 选 FC/PC 或 FC/APC，对反馈敏感选 APC
• 大芯径多模光纤（> 200 μm）→ 选 SMA905 接口
• 激光二极管、自由空间光路 → 选自由空间安装型（螺纹镜筒或法兰），自行对准

第二步：确定光源参数

收集光源的发散角（注意是 FWHM 还是 1/e²）、数值孔径 NA、工作波长、光束模式（单模/多模）、功率水平。

第三步：计算最小 NA

根据光源的最大发散角（快轴）计算所需最小 NA：

选择 NA ≥ 2×NA_min 的透镜，以确保充分收光并避免边缘截光 [(Thorlabs)](https://www.thorlabs.com/newgrouppage9.cfm?objectgroup_id=149)。

第四步：根据目标光斑选焦距

根据需要的出射光斑直径 D 和发散角 θ，计算焦距：f ≈ D / (2·tan(θ/2))。光斑越大，准直距离越长，但透镜尺寸和成本也越高。

第五步：匹配波长与材质

确认透镜的增透膜波段和基材与工作波长相匹配。1064 nm 光纤激光选熔融石英 + 1030–1090 nm 增透膜；可见光选 BK7 + 对应波段镀膜。

第六步：校验损伤阈值

根据激光功率和光斑面积计算功率密度，确认 LIDT 留有 3 倍以上安全裕量。高功率系统还要特别关注热透镜效应。

第七步：确认机械接口的具体规格

即使是同一种接口类型（如 QBH），不同厂商的准直器外径、焦距定位尺寸也可能有差异，需要确认与现有切割头/焊接头的机械兼容性。

6.3 实用建议

• 切割应用选型参考：薄板材切割选 60–75 mm 准直焦距，搭配短聚焦焦距（100–120 mm），可获得更小光斑和更高能量密度；厚板材切割选 100 mm 左右准直焦距，搭配长聚焦焦距（150–200 mm），焦深更大。
• 不要盲目追求长焦距：准直焦距过长会导致光斑过大，增加后续光学元件的尺寸成本，同时焦点位置对偏差更敏感，反而容易造成切不透。
• 高功率优先选熔融石英：1 kW 以上的光纤激光系统，准直镜和聚焦镜均应采用熔融石英基材，BK7 玻璃热膨胀系数大，热透镜效应明显。
• 关注回波损耗：对反馈敏感的激光器（如单频光纤激光器），应选用 APC 连接器的准直器，或确保增透膜反射率足够低（< 0.2%），以避免背反射影响光源稳定性 [(RP Photonics)](https://www.rp-photonics.com/beam_collimators.html)。

---

七、常见误区

误区一：NA 够用就行，越大越好？

真相：NA 不是越大越好。NA 过大意味着透镜设计更复杂、成本更高，而且大 NA 透镜通常焦距更短、工作距离更小，安装调节更困难。正确的做法是根据光源 NA 选择合适的透镜 NA，一般留 1.5–2 倍余量即可 [(Thorlabs)](https://www.thorlabs.com/newgrouppage9.cfm?objectgroup_id=149)。

误区二：用 FWHM 发散角选型，结果功率损失严重

真相：很多激光二极管的数据手册给出的是 FWHM（半高全宽）发散角，但 FWHM 只包含了中心约 50% 的光功率。如果按 FWHM 选型，透镜只能收到一半左右的光能量，大量功率被边缘截掉。正确做法是用 1/e² 或 99% 功率点的发散角来计算。对于高斯光束，1/e² 发散角 ≈ FWHM × 1.7，99% 功率发散角 ≈ FWHM × 2.576 [(光皓光学/AMS)](https://www.ghoptics.cn/news_more.html?article_id=91)。

误区三：所有波长都用同一片准直镜

真相：每片透镜都有其设计波长（Design Wavelength），在设计波长下 EFL、波前误差等参数最优。用于其他波长时，焦距会偏移（短波偏短、长波偏长），像差会增大，增透膜的透过率也会下降。多波长或宽光谱应用应选择消色差双胶合或三胶合透镜，而不是单透镜 [(光皓光学/AMS)](https://www.ghoptics.cn/news_more.html?article_id=91)。

误区四：准直镜方向装反也能用

真相：对于平凸透镜和非球面透镜，正确的安装方向是——平面（或较平的一面）朝向点光源，凸面朝向准直输出侧。装反虽然也能产生准直效果，但球差会显著增大，导致波前质量下降、聚焦光斑变大。高数值孔径、高精度应用中，方向装反的影响尤为明显 [(Thorlabs)](https://www.thorlabs.com/newgrouppage9.cfm?objectgroup_id=8790)。

误区五：高功率只看标称功率，不看功率密度

真相：激光损伤不是由总功率决定的，而是由功率密度（W/cm²）决定的。同样是 500 W 激光，1 mm 光斑的功率密度是 10 mm 光斑的 100 倍，损伤风险截然不同。选型时必须计算实际使用的功率密度，并与 LIDT 对比，且至少保留 3 倍安全裕量 [(Thorlabs)](https://www.thorlabs.com/newgrouppage9.cfm?objectgroup_id=149)。

误区六：把准直镜当裸镜片买，结果装不上

真相：工业激光领域说的”准直镜”，绝大多数时候指的是准直组件——透镜 + 镜筒 + 安装接口的完整器件。只买一片裸镜片回来，没有对应的镜筒和接口，根本无法安装到切割头或焊接头里。更重要的是，裸镜片需要自行完成同轴对准和焦距调节，没有专业设备和经验几乎不可能调到出厂精度。采购时务必明确是”准直镜组件”还是”替换用镜片”，并确认接口型号（QBH/QD/SMA 等）。这是新手采购最容易踩的坑。

误区七：用手擦一擦镜片就能继续用

真相：手指上的油脂、汗液会污染增透膜，不仅降低透过率，还会在高功率下形成吸收热点，加速膜层损坏甚至导致镜片炸裂。正确的清洁方式是：使用 99% 异丙醇和无尘镜头纸，沿一个方向轻擦，严禁画圈擦拭；严重污染应使用专业的光学清洁工具。日常拿取镜片时，只能接触镜片边缘，不可触摸光学表面。

---

八、历史与备注

8.1 发展简史

准直光学的历史可以追溯到 17 世纪，天文学家为了提升望远镜性能，最早提出了准直的概念——克里斯蒂安·惠更斯（Christiaan Huygens）和艾萨克·牛顿（Isaac Newton）等先驱在望远镜设计中实践了准直透镜的应用 [(StudyGuides)](https://studyguides.com/study-methods/study-guide/cmj02cocndhcx01aafdgne9tb)。

19 世纪初，随着光谱仪的发展，准直镜在科学仪器中得到广泛应用。约瑟夫·冯·夫琅禾费（Joseph von Fraunhofer）发明的消色差双胶合透镜，大幅提升了准直镜的性能，是这一时期的重要里程碑。

1960 年激光的发明为准直镜带来了全新的应用场景。激光固有的高方向性和高亮度，使得准直成为几乎所有激光系统不可或缺的环节——从激光雷达、光通信到激光加工，准直镜都是核心光学元件。

20 世纪 90 年代以来，精密玻璃模压和单点金刚石车削技术的成熟，推动了非球面透镜的大规模应用。非球面准直镜以单片替代了传统的多片球面透镜组合，显著缩小了体积并提升了性能。到 2024 年，非球面准直镜已占据全球市场 60% 以上份额，在消费电子和光通信领域渗透率超过 90%。

当前，超构表面（metalens）、自由曲面光学和集成光子学准直技术正处于快速发展阶段，标志着准直器向平面化、集成化、智能化方向演进的第三代技术浪潮 [(豆丁网行业报告)](https://www.docin.com/touch_new/preview_new.do?id=4967822207)。

8.2 安装使用要点

• 同轴对准：光源中心（光纤端面、激光二极管出射面）必须精确对准透镜光轴。即使 0.05 mm 的横向偏心也会导致像散和不对称光斑，严重影响准直质量。
• 焦点位置调节：准直镜与光源之间的距离需要精确调节，使光源恰好位于透镜前焦点。可通过测量远场光斑大小或使用剪切干涉仪来判断准直质量。
• 温度影响：热膨胀会导致焦距偏移和光束指向漂移，高功率系统尤其需要关注热透镜效应。小焦距透镜对热漂移更敏感。
• 振动与冲击：工业环境中的振动可能导致镜片位移，影响长期稳定性。重要应用应选用带锁紧机构的镜架。

8.3 特别注意事项

• 准直镜保留入射光的强度分布，不会”美化”光束质量。入射光束质量差（M² 高），准直后仍然差。
• 不存在完全零发散的准直光束——衍射效应决定了任何有限大小的光束都会发散，只是发散快慢的区别。
• 反射式准直镜虽然无色差，但使用时需注意离轴角度和光束遮挡问题，光路设计比折射式更复杂。
• 多透镜组准直器（如消色差三胶合）的胶合面在高功率下可能因胶层吸收而损伤，超高功率应用应优先选择空气隙式（air-spaced）结构。

---
