在激光精密加工里，两类高端应用越来越普遍：一是同轴视觉定位打标（相机与激光共用一条光轴，”所见即所得”），二是多波长/双波长激光系统（如紫外+绿光、加工光+可见指示光共用一套扫描头）。这两类应用对场镜提出了一个普通 F-Theta 场镜无法同时满足的要求——既要全视场聚焦光束垂直于工作面（远心），又要让不同波长的光会聚到同一焦点（消色差）。同时做到这两点的元件，就是远心消色差 F-Theta 场镜（Telecentric Achromatic F-Theta Lens）。本篇系统讲清它的原理、结构、参数、选型与常见误区，并给出可直接下单的产品对照。
一、术语定义
远心消色差 F-Theta 场镜是在 F-Theta（平场聚焦）扫描场镜的基础上，同时集成两项像差/几何校正能力的高精度扫描透镜组：
| 能力 | 解决的问题 | 量化指标 |
|---|---|---|
| F-Theta（平场） | 让扫描聚焦点落在一个平面上而非球面上，并使聚焦位置与振镜偏转角成线性 | 像高 h ≈ f·θ，畸变小 |
| 远心（Telecentric） | 让全视场聚焦光束垂直于工作面，边缘光斑不倾斜、大小一致，工件高度漂移不产生位置误差 | 远心角（主光线角）≤ 4°，高端 ≤ 1° |
| 消色差（Achromatic） | 让两个（或多个）设计波长会聚到同一焦面，消除轴向/横向色差 | 设计波长间焦点重合，残余色差小 |
需要区分三个层级的产品，避免选型时混淆：
| 类型 | 远心 | 消色差 | 典型场景 |
|---|---|---|---|
| 普通 F-Theta 场镜 | 否（远心角 8°~17°） | 否（单波长） | 常规单波长打标、雕刻 |
| 远心 F-Theta 场镜 | 是 | 否 | 钻孔、精密切割、有台阶工件 |
| 消色差 F-Theta 场镜 | 否/部分 | 是 | 双波长共焦、同轴视觉 |
| 远心消色差 F-Theta 场镜 | 是 | 是 | 高精度同轴视觉、多波长精密加工 |
近义术语辨析：
| 术语 | 关系 |
|---|---|
| F-Theta 焦距 / 扫描焦距 | 场镜铭牌上的 f 指 F-Theta 焦距，用于 h=f·θ 扫描线性关系，不直接等于几何焦距或工作距离 |
| 工作距离 WD | 场镜最后一片表面到焦平面的距离，决定能加工多高的工件，与焦距相关但不等同 |
| 远心透镜（机器视觉） | 机器视觉里的物方/像方远心镜头是另一类元件，原理（主光线平行光轴）相通，但结构与用途不同，不能混用 |
| 消色差双合透镜（Achromat） | 场镜消色差靠镜组内多片不同色散玻璃组合实现，思想与消色差双合透镜一致，但场镜是多片大口径扫描透镜组 |
二、物理原理
2.1 F-Theta 平场与扫描线性
普通聚焦透镜在振镜偏转时，焦点落在一个球面上（场曲），且像高与偏转角成正切关系 h = f·tanθ，偏转角越大、打点越往外拉伸越不均匀。F-Theta 场镜通过专门设计的镜组，引入受控的桶形畸变把像高关系校正为线性：
h 为聚焦点离光轴的像高（扫描位置），f 为 F-Theta 焦距，θ 为振镜偏转角（弧度）；该线性关系使打点位置与振镜控制电压成正比，是 EZCAD 等软件平面标定的基础
这样聚焦点落在一个平面上，且打点间距在整个视场内均匀。F-Theta 焦距同时决定了视场大小：扫描角范围固定时，焦距越长、幅面越大，但光斑也越大。
d_spot 为聚焦光斑直径，λ 为波长，f 为焦距，D_beam 为入射光束直径；焦距越长或光束越细，光斑越大、能量密度越低
2.2 远心度：让边缘光束垂直工作面
普通 F-Theta 场镜视场边缘的聚焦光束是倾斜的，主光线（光束中心）与工作面法线有一个夹角，称远心角（主光线入射角）。这个角在普通场镜上约 8°~17°，会带来三个后果：边缘光斑被投影成椭圆（变大）、打标线条粗细不均、工件一旦偏离焦面高度，落点位置就横向漂移。
远心场镜通过特殊的光阑与镜组设计，使各视场的主光线都平行于光轴（垂直工作面）出射，把远心角压到 4° 以下（高端 ≤1°）。当光束垂直入射时，即使工件高度有 Δz 的波动，焦点横向位置也基本不动：
Δx 为工件高度波动 Δz 引起的横向落点漂移；θ_tel 为远心角误差，即主光线相对工作面法线的最大偏角，注意它不是振镜机械扫描角，切勿把扫描角代入此式；理想远心 θ_tel 趋近于 0，高度漂移趋近于零

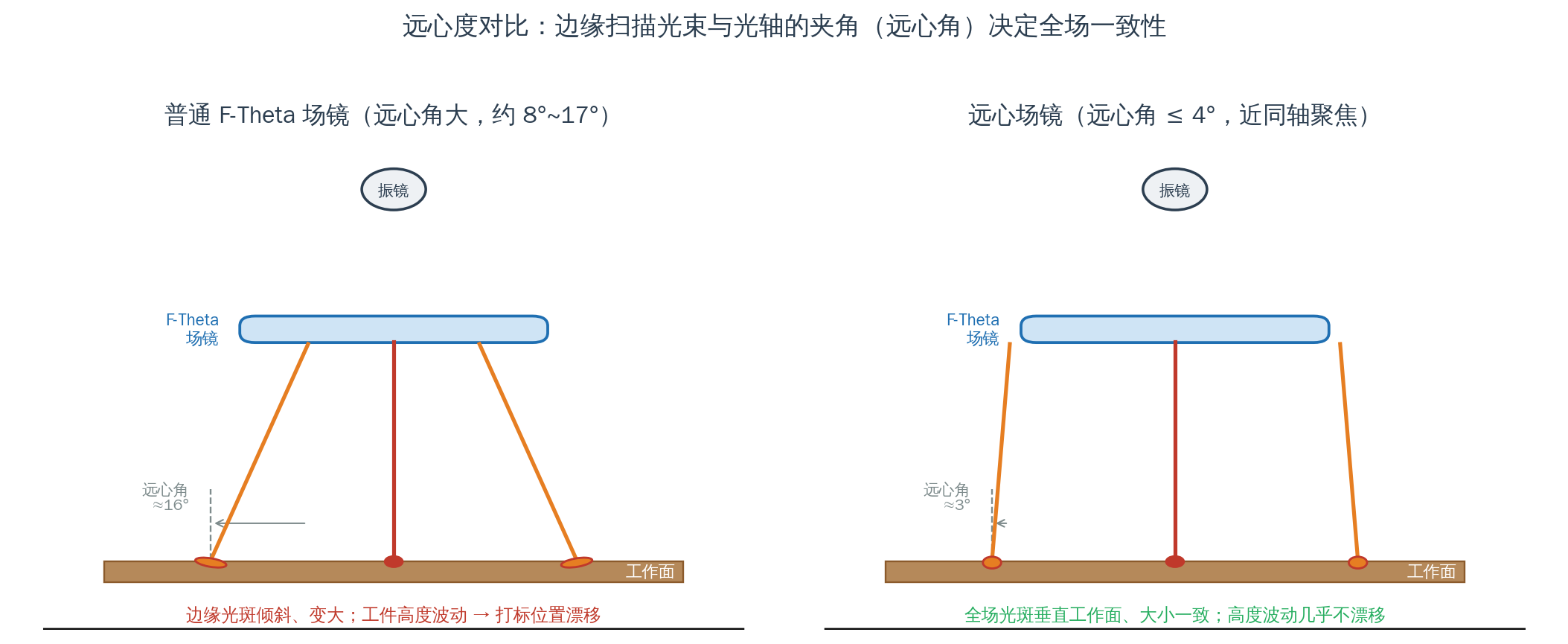

远心度对比：普通 F-Theta 场镜边缘光束倾斜（远心角约16°）、光斑椭圆变大；远心场镜全视场光束垂直工作面、大小一致
来源：高飞激光技术团队自绘
2.3 消色差：让多波长共焦
光学玻璃对不同波长的折射率不同：波长越短折射率越大、焦距越短。因此同一透镜对 1064nm 红外光和 650nm/532nm 可见光的焦点位置不同，这就是轴向色差（纵向色差）。单片薄透镜的轴向焦点分离近似与焦距成正比、与玻璃阿贝数 V（色散倒数）成反比，量级约 Δz ≈ f / V。在同轴视觉系统里，相机靠可见光对焦，激光却是红外——普通场镜下，”相机看清的位置”与”激光实际焦点”可能相差数毫米。
消色差设计采用冕牌玻璃（低色散、高阿贝数 V）正透镜 + 火石玻璃（高色散、低阿贝数 V）负透镜组合。单片薄透镜的光焦度 φ=(n−1)/R，其色差与光焦度成正比、与阿贝数成反比；双合透镜在保证总光焦度满足焦距要求的同时，让两片的色差相互抵消：
φ 为透镜光焦度（1/f），V 为阿贝数（色散倒数）；第一式让正负透镜色差抵消（消色差条件），第二式保持总光焦度不变——用低色散冕牌正透镜与高色散火石负透镜组合，在两个设计波长上共焦。远心消色差场镜把这套消色差镜组与远心光阑、F-Theta 平场设计集成在同一透镜组内

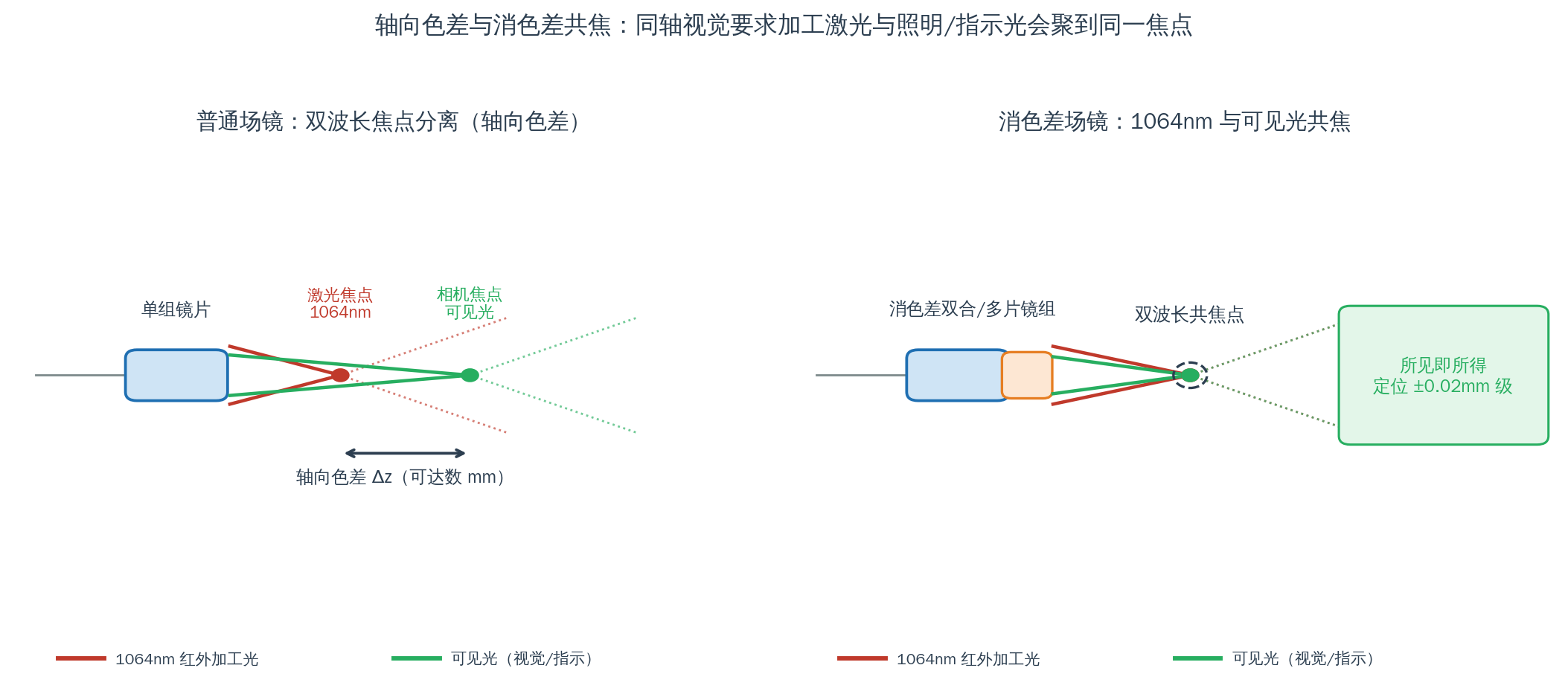

轴向色差与消色差共焦：普通场镜双波长焦点分离（轴向色差 Δz 可达数毫米），消色差场镜让 1064nm 加工光与可见光会聚到同一焦点
来源：高飞激光技术团队自绘
三、结构与分类
典型结构：远心消色差 F-Theta 场镜是一个多片（通常 3~6 片）大口径透镜组，装在金属镜筒内，入口端有标准螺纹或法兰（常见 M85×1、M79×1、M58 等），镜片采用熔石英（紫外）或光学玻璃（可见/红外），镀对应波段的增透膜。镜组内部同时安排：F-Theta 平场片组、远心光阑位置、消色差正负透镜对。
| 分类维度 | 类型 | 说明 |
|---|---|---|
| 按波段 | 红外（1064nm 为主） | 光纤激光打标/焊接，配 650nm 红光视觉消色差 |
| 绿光（532nm） | 绿光精密切割/打标，配可见光视觉 | |
| 紫外（355nm） | 熔石英材质，紫外冷加工，配紫外/可见双波长 | |
| 按消色差波段数 | 双波长消色差 | 最常见，如 1064+650nm、355+532nm 两个设计波长共焦 |
| 多波长/宽谱消色差 | 覆盖更宽波段，片数更多、成本更高 | |
| 按远心度 | 标准远心（≤4°） | 满足大部分同轴视觉/精密打标 |
| 高等级远心（远心角 ≤1°） | 微孔钻孔、半导体微加工，对垂直度极敏感的场合 |
四、关键参数详解
| 参数 | 含义 | 选型要点 |
|---|---|---|
| 设计波长/波段 | 消色差所针对的两个（或多个）波长及增透膜波段 | 第一优先级，必须同时覆盖加工波长和视觉/指示波长；不是越宽越好 |
| F-Theta 焦距 f | 决定扫描幅面与光斑大小 | 幅面与光斑的权衡：长焦距=大幅面+大光斑 |
| 扫描幅面 | 有效打标范围，如 65×65、100×100mm | 按最大加工件尺寸选，留余量 |
| 远心角 | 边缘主光线与光轴夹角 | 同轴视觉/钻孔要求 ≤4°，超高精度 ≤1° |
| 工作距离 WD | 镜筒末端到焦面距离 | 决定可加工工件高度/夹具空间，台阶件、高工件要选长 WD |
| 入射光束直径/光斑 | 适配振镜输出光束直径，决定聚焦光斑 | 需与振镜口径、扩束镜匹配，否则达不到标称光斑 |
| 接口螺纹 | 镜筒入口螺纹，如 M85×1 | 必须与振镜/场镜座匹配，换品牌常需转接 |
| 镜片材质/镀膜 | 熔石英（紫外）或光学玻璃，AR 增透膜 | 透过率 >96%，高功率需关注损伤阈值与镀膜 |
五、特性：优势与边界
优势：
- 全视场一致性好：远心设计让边缘光斑与中心同样圆、同样小，打标线条粗细均匀，钻孔孔形正、无锥度。
- 高度波动不漂移：光束垂直工作面，工件有台阶、翘曲或装夹高度误差时，落点位置几乎不变——这对钻孔、切割尤其关键。
- 所见即所得：消色差让相机对焦点与激光焦点重合，同轴视觉定位精度可达 ±0.02mm 级。
- 支持多波长：一套扫描头可同时用于紫外/绿光/红外加工与可见指示、视觉取像。
边界与代价：
- 成本高：多片消色差+远心设计、熔石英材质、精密装调，价格显著高于普通场镜。
- 体积大、工作距离与幅面受限：远心设计通常需要更长的镜组和更充足的光路空间，同焦距下幅面往往比普通场镜小。
- 波段专用：消色差只针对设计波长优化，用在非设计波段色差反而可能更差，不能当”万能宽谱镜头”。
- 光斑/能量密度权衡：远心、长工作距离常伴随较长焦距，光斑偏大，超精细打标需综合权衡。
- 热透镜效应仍存在：消色差只消除不同波长之间的色差，镜片吸收激光温升带来的整体焦面漂移（热透镜/热致离焦）依然存在；高功率连续加工时需配水冷或 Z 轴动态对焦补偿，不能以为消色差后焦点就永远稳定。
六、典型应用与选型建议
6.1 同轴视觉定位打标（最典型应用）
相机经分光片与激光共用同一光轴，激光打哪儿、相机看哪儿。相机靠可见光（常用 650nm 红光照明）对焦，加工用 1064nm 红外。场镜必须同时为这两个波长消色差、并保证远心，否则十字线对准点与激光落点错位。经校正后绝对位置精度可达 0.02mm 级，广泛用于 3C 电子精密打标、字符追溯。

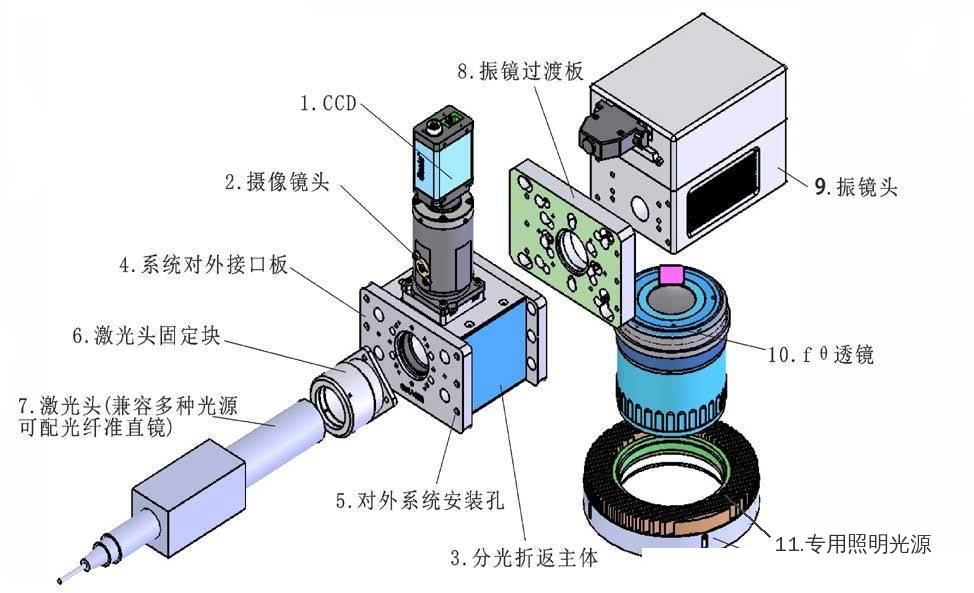

同轴视觉激光打标头爆炸结构：CCD 相机①与摄像镜头②顶部取像，激光头⑦侧面进光经分光折反主体③，振镜头⑨下方接 fθ 透镜⑩与专用照明光源⑪，激光与取像可见光共用同一光路
来源：行业通用结构示意图
6.2 激光钻孔与精密切割
钻孔要求孔壁垂直、孔径一致。远心场镜让边缘光束垂直入射，避免普通场镜边缘孔呈锥形；切割有台阶/曲面工件时，远心度保证高度变化不偏孔。这类场合远心角常要求 ≤1°。
6.3 多波长/双波长加工
紫外+绿光复合加工、加工光+指示光共光路等系统，用消色差场镜让多波长共焦，省去多套场镜切换。新能源电池极耳切割、双波长精细加工、半导体芯片微焊接是典型案例。
6.4 选型决策步骤
| 步骤 | 确定内容 | 说明 |
|---|---|---|
| ① 波段 | 加工波长 + 视觉/指示波长 | 如 1064+650nm、355+可见光，先定消色差波段 |
| ② 幅面 | 最大加工件尺寸 | 选标称幅面 ≥ 工件，留 10% 以上余量 |
| ③ 远心度 | 按精度/垂直度要求 | 视觉/钻孔 ≤4°，超高精度 ≤1° |
| ④ 工作距离 | 工件高度、夹具空间 | 台阶件、高工件选长 WD |
| ⑤ 光束/接口 | 振镜口径、光束直径、螺纹 | 与振镜、扩束镜、场镜座匹配 |
选型示例：
- 1064nm 光纤打标 + 650nm 同轴视觉，幅面 100×100mm 以内：选 1064/650 双波长消色差、远心角 ≤4°、M85 接口的红外远心消色差场镜。
- 355nm 紫外精密钻孔：选熔石英紫外远心场镜（如 LINOS F-Theta-Ronar 紫外远心系列），远心角 ≤1°，配合紫外振镜。
- 532nm 绿光精密切割 + 视觉：选 532nm 消色差远心场镜，注意工作距离满足切割头/夹具空间。
七、常见误区
| 误区 | 正确认知 |
|---|---|
| “远心消色差场镜不就是贵一点的场镜，普通打标也能上” | 它为特定双波长和远心优化，单波长普通打标用它性价比极低，且波段不符时差色可能更差；按需求选型 |
| “消色差就是宽谱，什么波长都能共焦” | 消色差只在两个设计波长上精确共焦，偏离设计波段色差重新出现；必须核对消色差波段是否覆盖自己的波长 |
| “同轴视觉对不准是相机/标定问题” | 若场镜不消色差，相机可见光与激光红外存在轴向+横向色差；轴向焦移可靠软件 Z 向补偿，但幅面边缘由倍率色差带来的坐标偏差，平面标定无法完全消除，会造成边缘定位失效——先确认场镜是否消色差 |
| “远心角差几度无所谓” | 远心角直接决定边缘光斑椭圆度和高度漂移（Δx=Δz·tanθ）；钻孔/台阶件上几度差异就可能报废 |
| “买了远心场镜，整机就一定达到标称远心角” | 场镜标称远心角建立在振镜出瞳与场镜设计入瞳严格重合的前提下；振镜安装偏移、间距不对会显著劣化整机远心度，即使镜头指标合格，整机也必须实测远心度 |
| “用了远心场镜，工件偏离焦面也能正常加工” | 远心只抑制高度起伏带来的横向位置漂移；工件离焦仍会使光斑扩大、功率密度下降、加工效果劣化，工件仍须控制在场镜景深范围内 |
| “F-Theta 焦距就是工作距离” | f 是扫描焦距（用于 h=f·θ），工作距离 WD 是镜片到焦面的距离，二者相关但不等同，装夹要看 WD |
| “幅面越大越好” | 同扫描角下长焦距=大幅面但光斑变大、能量密度下降；远心场镜幅面还更受限，按最大工件选即可 |
| “换场镜只看螺纹对不对” | 还要匹配振镜口径、入射光束直径和波段；光束不匹配达不到标称光斑，波段不符增透膜反而反射 |
| “紫外场镜用普通光学玻璃也行” | 355nm 紫外需用紫外级材料并镀紫外增透膜；工业扫描场镜主流选熔石英（透过率高、抗损伤、成本可控），少数特殊场合也用 CaF₂ 等氟化物，普通光学玻璃透过率低、易损伤不可用 |
| “视觉定位精度全靠相机像素” | 场镜不消色差/不远心时，光学层面的焦点分离和落点漂移是相机像素无法弥补的系统误差 |
| “用了远心消色差场镜就不用标定了” | 光学做到理论共焦，振镜装配、镜组装调仍引入残余误差；远心消色差场镜不能跳过系统标定，整机仍须做坐标/畸变标定才能保证定位精度 |
| “远心镜头和远心场镜是一回事” | 机器视觉远心镜头与激光扫描远心场镜原理相通但结构用途不同，不能互相替换 |
八、历史与发展趋势
F-Theta 场镜随激光打标/扫描技术成熟而普及，早期多为单波长、非远心设计，满足常规打标即可。随着两个方向的需求升级，场镜不断演进：一是同轴视觉定位成为高端打标/焊接标配，要求场镜为加工波长和可见成像波长共焦，推动了消色差场镜的出现；二是激光钻孔、精密切割、半导体微加工对孔形垂直度和全场一致性要求提高，推动了远心场镜发展。两者结合，形成今天的远心消色差 F-Theta 场镜。
发展趋势上，紫外（355nm）和超短脉冲（皮秒/飞秒）冷加工的普及，带动熔石英、高损伤阈值、低群延迟色散（GDD）的远心消色差场镜需求；多波长复合加工（紫外+绿光、加工+视觉一体化）推动更宽波段消色差设计；主流光学厂（如 Excelitas/LINOS 的 F-Theta-Ronar 远心系列、Jenoptik JENar Silverline、南京波长等）持续在远心度、透过率和小型化上改进。对集成商而言，远心消色差场镜正从”选配”变为高精度视觉装备的”标配”。
九、参考文献与延伸阅读
- RP Photonics Encyclopedia, Scanning Lenses（扫描透镜/F-Theta 词条），https://www.rp-photonics.com/scanning_lenses.html
- RP Photonics Encyclopedia, Achromatic Optics（消色差光学/消色差透镜词条），https://www.rp-photonics.com/achromatic_optics.html
- RP Photonics Encyclopedia, Field Lenses（场镜词条），https://www.rp-photonics.com/field_lenses.html
- Edmund Optics, Introduction to Aberration Theory（像差理论应用笔记，含色差、场曲），https://www.edmundoptics.com/knowledge-center/application-notes/optics/introduction-to-aberration-theory/
- Wikipedia, Achromatic Lens（消色差透镜原理与历史），https://en.wikipedia.org/wiki/Achromatic_lens
- Excelitas / LINOS, F-Theta-Ronar Telecentric Lenses（远心 f-theta 场镜产品与数据表），https://www.excelitas.com/product/f-theta-ronar-lenses
- Jenoptik, JENar Silverline F-Theta Lenses（各波段 F-Theta 场镜产品资料）
- W. J. Smith, Modern Optical Engineering, 4th ed., McGraw-Hill, 2007（像差、色差与扫描透镜章节）
