合束镜是什么？红光指示合束镜/二向色镜/偏振合束选型全解

一、术语定义：让不可见激光”看得见”的那片45°镜片

合束镜（Beam Combiner，又称合光镜、并束镜）是一种将两路或多路激光束合并到同一光路上、实现共轴传输的无源光学元件。它不产生光、不放大光，核心功能可以概括为四个字：“一透一反”——对一路光束高透射，对另一路光束高反射，使两束波长或偏振态不同的光在空间上共享同一条传输、聚焦与加工通道。

在激光加工行业，日常口语里说的”合束镜”绝大多数特指红光指示合束镜：一片以45°角安装在加工头光路中的镀膜平片，让1064nm（或532nm、355nm、10.6μm）的不可见主激光高透通过，同时把红光指示器发出的635nm/650nm可见光反射90°汇入主光路。于是操作者在工件表面看到的那个红光点，就是不可见加工激光将要打到的位置——合束镜让不可见激光”看得见、瞄得准”，这是打标机、切割机、焊接机出厂必备的同轴指示功能。

理解合束镜，先要厘清三个”近亲”概念，它们在采购和技术交流中最容易混淆：

合束镜 vs 分光镜（Beam Splitter）：二者原理同源、光路可逆，但设计目标相反。分光镜把一束光按比例（如50:50）分成两束；合束镜把两束独立光源各自以最低损耗并成一束。拿50:50分光镜当合束镜用，每路光都要损失约一半功率，只能用于低功率指示，不能承担合束任务。
合束镜 vs 二向色镜（Dichroic Mirror，双色镜）：二向色镜是按波长选择性透反的镀膜元件——对波长λ₁高透、对λ₂高反。红光指示合束镜本质上就是一片二向色镜；工程语境里，”合束镜”强调两束光合为一束的应用目的，”二向色镜”强调按波长分光的膜系属性。多波长共轴加工（红外+绿光+紫外合一）用的合束片，就是二向色镜的串联组合。
合束镜 vs 偏振合束/偏振分束器（PBS）：偏振分束器按偏振态工作——P偏振（电场平行于入射面）高透、S偏振（电场垂直于入射面）高反。反向使用时，两束正交偏振光合为一束，即偏振合束，是半导体激光功率倍增、光纤激光器泵浦耦合的核心手段。

此外还需划清两条边界：光纤合束器（如(N+1)×1泵浦合束器）是光纤熔接器件，不是镜片；相干合束（CBC）与光谱合束（SBC）属于高功率激光器内部的主动合束技术（锁相控制、光栅/体布拉格光栅），用于数十千瓦级光源合成，与本文讨论的无源镜片式合束镜是两个层面的产品。

红光指示合束镜工作原理示意图：1064nm激光透射过45°合束镜，650nm红光反射90°共轴输出（高飞激光自绘）

图1 红光指示合束原理：不可见的1064nm光纤激光透射过45°合束镜，红光指示器的可见红光被反射90°汇入主光路，两束光合为一条共轴光路（高飞激光自绘示意图）

二、物理原理：薄膜干涉如何”雕刻”出一透一反

2.1 多层介质膜的干涉机制

合束镜的波长选择能力来自多层介质膜。在熔石英或K9基底表面，用高、低折射率材料（典型组合为Ta₂O₅/SiO₂，即五氧化二钽/二氧化硅）交替镀制数十层薄膜，每层光学厚度约为四分之一波长。光在每个膜层界面上部分反射，各界面反射光之间发生多光束干涉：当反射光相位一致时相长干涉，形成高反射带；相位相反时相消干涉，该波段保持高透射。通过设计膜层数量、材料组合与厚度分布，就能在一片镜片上精确”雕刻”出透射带与反射带的位置、宽度和陡度。

介质膜的本征吸收极低（可低至万分之几），这是它与金属膜在抗激光损伤能力上拉开数量级差距的根本原因。红光合束镜的典型镀膜规格为：面1（入射面）镀主波长增透膜，T>99%@1064nm；面2镀合束膜，T>99%@1064nm、R>85%@650nm，均在45°入射角下标定（据上海京盛光电、DXS Optics等厂商公开规格）。

2.2 为什么工业合束镜都是45°安装

合束镜普遍按45°入射角（AOI）设计。原因有二：一是几何上45°入射使反射光偏转90°，红光指示器可以垂直于主光路安装，结构最紧凑——这在打标机合束腔、切割头光路的专利结构中是标准布局（激光器→扩束镜→45°合束镜→振镜/聚焦镜，红光指示器从垂直方向接入）；二是薄膜干涉的光谱特性随入射角变化，膜系一旦按45°优化，就必须在45°下使用。

斜入射有一个不可回避的物理效应：P偏振与S偏振的光谱响应发生分裂。同一膜系对S偏振的反射率天然高于P偏振，透射则相反。入射角偏离设计值时，反射带向短波方向漂移（蓝移）、带宽收窄、P/S分裂加剧——45°的膜片拿到接近正入射的光路里，工作波长可能直接掉进过渡带，表现为”镜片看起来完好，红光却变暗、合束失效”。

2.3 楔角、鬼像与法布里-珀罗干涉

两面严格平行的平板合束镜，前后表面构成一个低精细度的法布里-珀罗（F-P）腔：残余反射光在两表面间来回反射，一部分沿原光路返回激光器形成鬼像回光，高相干激光下还会产生随温度、角度漂移的干涉条纹，导致透过功率周期性波动。把两表面做成微小夹角的楔形合束镜，后表面反射光即被偏出主光路：

$\theta_d \approx (n-1)\alpha$

楔形片偏转角近似公式，α为楔角、n为折射率；30弧分楔角对应偏转角约13弧分

行业常用标准楔角为30弧分（约0.5°），足以打散F-P干涉、把鬼反射偏出光路；高相干、对回返光敏感的系统可用1°~3°。楔形片有严格安装方向，装反会让鬼像沿原光路返回激光器，造成回光损伤，务必按镜片或镜座标识方向安装。

此外，平行平板在会聚光路中还会引起焦点后移，这一点与保护镜片相同：

$\delta = t\left(1-\frac{1}{n}\$

平行平板焦点后移量，t为厚度、n为折射率；熔石英n≈1.46，3mm片约后移0.95mm

更换不同厚度的合束镜后，指示光与加工焦点的重合度必须重新校准。

2.4 激光损伤阈值（LIDT）

LIDT（Laser-Induced Damage Threshold，激光诱导损伤阈值）是膜层与基底在指定条件下不发生不可逆损伤（烧蚀、膜脱、龟裂）的临界辐照量，测试依据ISO 21254系列标准。连续激光与脉冲激光用两种单位校核：

$I_{CW}=\frac{4P}{\pi d^2}$

连续激光平均功率密度，P为激光功率、d为镜片处光斑直径，单位W/cm²

$F_p=\frac{4E_p}{\pi d^2},\quad$

脉冲激光能量密度Fp（J/cm²）与峰值功率密度，Ep为单脉冲能量、τ为脉宽

合束镜的LIDT有三条使用铁律：① 随波长、脉宽剧烈变化，不能跨条件套用——参考LASER COMPONENTS公开的二向色膜系数据：1064nm/10ns下典型阈值约10~30 J/cm²，532nm约5 J/cm²，355nm紫外约5 J/cm²，连续体制约1 MW/cm²量级；② 膜层阈值通常低于裸基底，膜层吸收与划痕、麻点等表面缺陷是损伤起点；③ LIDT是洁净实验室测试值，不等于现场允许功率密度，污染会使有效阈值断崖式下降，工程上必须按波长、脉宽、光斑和污染程度留数倍冗余。

三、结构与分类

3.1 按合束机制分：波长合束、偏振合束、角度合束

① 波长合束（二向色型，工业绝对主流）：以波长为选择维度，膜系对主波长高透、对指示/辅助波长高反，不依赖偏振态，对光源偏振纯度没有要求，是加工头红光指示、多波长共轴系统中最稳健的方式。典型规格：1064nm高透 + 650nm高反（光纤打标/切割）、532nm高透 + 650nm高反（绿光加工）、355nm高透 + 可见光高反（紫外加工）、10.6μm高透 + 650nm高反（CO₂加工，ZnSe基底）。

多波长共轴时，两片以上二向色镜串联即可逐级合束——例如1064nm红外、532nm绿光、355nm紫外共享同一场镜，实现同工位”红外打标+绿光焊接+紫外精加工”的工艺切换：

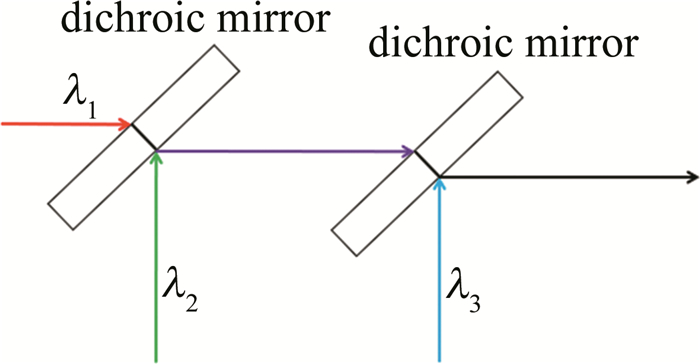

两片45°二向色镜串联将λ1、λ2、λ3三个波长逐级合束为同一输出光路的原理示意图

图2 二向色镜串联合束：λ₁、λ₂、λ₃三个波长经两片45°二向色镜逐级合并为共轴输出（图片来源：《激光技术》期刊技术资料）

波长合束的关键光谱概念是过渡带：透射带与反射带之间的过渡区间。两波长间隔越小，要求过渡带越窄、膜层越多、工艺越难、成本越高。红光（650nm）与红外（1064nm）间隔达400nm以上，膜系设计从容，这也是红光合束镜便宜耐用的原因。

② 偏振合束（PBS型）：以偏振态为选择维度。两束波长相同、偏振态正交的激光，一束P偏振透射、一束S偏振反射90°，合并为一束含两个偏振分量的光：

$\eta_{PBC}=\frac{P_{out}}{P_1+$

偏振合束效率，Tp为P偏振透射率、Rs为S偏振反射率，fp/fs为两路光功率占比；优质PBS膜Tp>95%、Rs>99.5%

偏振合束的工程价值是亮度保持下的功率倍增：两路光功率叠加而光斑口径不增大，光束参数积（BPP）仅轻度劣化。它是半导体激光巴条合束、光纤激光器泵浦耦合、双包层光纤偏振复用的基础手段。局限是只能合两束、要求两路光偏振纯度高且功率/光斑匹配；优质偏振分光棱镜（如Thorlabs高功率PBS25系列）消光比Tp:Ts可达2000:1以上，P偏振透射率约95%、S偏振反射率约99.5%。

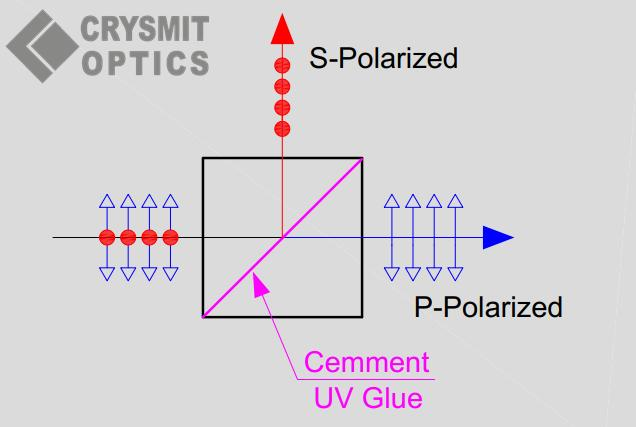

偏振分光棱镜工作原理：含S、P分量的入射光在胶合界面分离，P偏振透射、S偏振反射，反向使用即为偏振合束

图3 偏振分光棱镜（PBS）原理：P偏振透射、S偏振反射90°；光路反向即为偏振合束（图片来源：CRYSMIT OPTICS）

③ 角度合束（空间并束）：各路光束以微小夹角平行注入同一口径，依靠部分反射面在空间上并拢，输出光束保留残余夹角，经远场叠加收敛。它结构最简单、对波长偏振都不敏感，但合成后并非严格同轴、每增加一路就引入一级透反损耗，主要用于多模激光的非相干功率叠加。需要注意：角度合束靠的是空间排布而非”同波长在不同入射角下一会透一会反”——后者是对薄膜角度效应的误解。

在镜片式合束镜之外，高功率激光领域还有两种主动合束技术（据RP Photonics Encyclopedia）：相干合束（CBC）要求多路光源互相干、锁相控制，经衍射光学元件等合成单束，亮度最高但系统复杂；光谱合束（SBC）用衍射光栅或体布拉格光栅（VBG）把波长略有差异、互不相干的多路光衍射到同一方向，无需锁相、稳定性好、单管故障仅降功率不降光束质量，是百千瓦级半导体/光纤激光合成的主流路线。二者使用的光栅、相位控制器已超出无源合束镜范畴，但选型交流中常被一并提及：

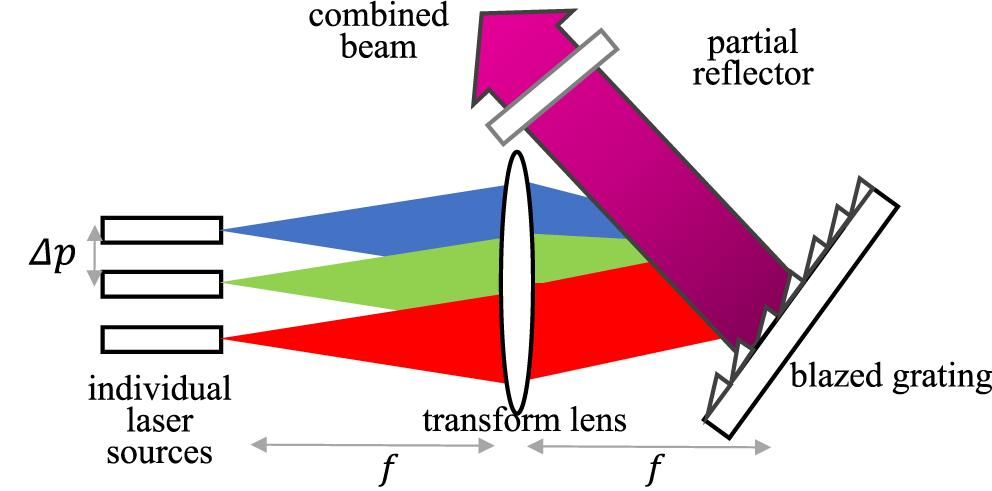

光谱合束原理：多个不同波长激光源经变换透镜准直后入射闪耀光栅，光栅按波长衍射使各路光重合为单束输出

图4 光谱合束（SBC）原理：不同波长光源经变换透镜入射闪耀光栅，光栅的角色散使各路光沿同一方向重合输出（图片来源：Frontiers in Physics（开放获取））

3.2 按镀膜类型分：介质膜与金属膜

对比项	多层介质膜合束镜	金属膜合束镜
工作原理	Ta₂O₅/SiO₂等多层膜干涉，选择性透反	铬、铝、银等金属层的部分反射（如圆点阵列Polka Dot）
吸收损耗	极低（万分之几量级）	数个百分点，发热明显
光谱特性	选择性强、带宽相对窄、对入射角敏感	宽谱平坦、偏振不敏感、角度不敏感
损伤阈值	高（1064nm/10ns可达10~30 J/cm²）	低，高功率下必烧
典型用途	工业激光加工、高功率合束（唯一现实选择）	低功率指示、宽光谱测量、实验室分束

3.3 按外形分：平板型与楔形

平板型两面平行，结构简单成本最低，是打标机红光合束镜的最常见形态（红光功率仅毫瓦级，回光影响小）；楔形两表面带30弧分至数度楔角，抑制F-P干涉与鬼像回光，用于高相干、高功率和精密测量光路。商用合束镜常见直径Φ12.7mm（1/2英寸）、Φ20mm、Φ25mm、Φ25.4mm（1英寸）、Φ30mm、Φ38.1mm等，厚度1.5~3mm，直径公差+0/-0.1mm、厚度公差±0.25mm为行业常见水平。

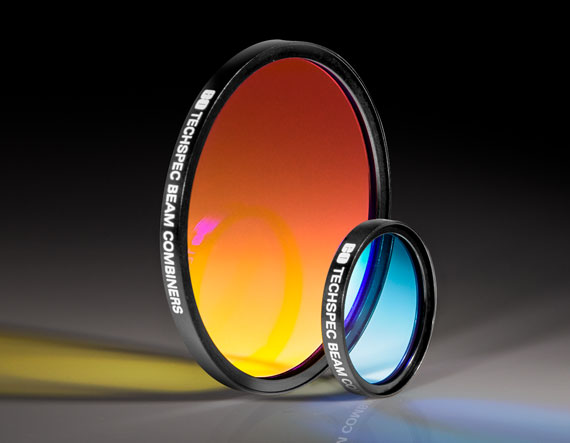

图5 工业级二向色激光合束镜实物：镜环精密封装，光学面的彩色反光即为多层介质膜的干涉特征（图片来源：Edmund Optics）

四、关键技术参数与选型意义

参数	典型指标/说明	选型意义
中心波长/透反波段	如1064nm高透带1060~1090nm、650nm高反带；两带间为过渡带	实际激光波长（含温漂、线宽）必须落在保证带内；两波长间隔决定膜系难度与成本
透射率T / 反射率R	主波长T>99%；指示光R>85%（红光合束镜）；偏振合束Tp>95%、Rs>99.5%	T直接决定主光路损耗：12kW设备透过率每差1%就是120W损失与发热；R决定红光亮度
入射角AOI	工业合束镜标准45°；指标均在45°下标定	角度是光学参数不是机械参数：偏离设计角→反射带蓝移、P/S分裂、合束效率骤降
偏振特性P/S	斜入射P、S光谱必然分离；偏振件看消光比（如Tp:Ts>2000:1）	非偏振光路看平均指标；偏振合束/光路含隔离器波片时必须按P/S分量选片
损伤阈值LIDT	1064nm/10ns约10~30 J/cm²；532/355nm约5 J/cm²；CW约MW/cm²量级（ISO 21254）	连续按W/cm²、脉冲按J/cm²并注明脉宽校核；标称值必须附测试条件，留数倍冗余
基底材料	熔石英JGS1（紫外~近红外、低热胀0.5×10⁻⁶/K）；K9/BK7（低成本可见~近红外）；ZnSe（10.6μm CO₂）	kW级以上/紫外选熔石英；CO₂必须ZnSe（熔石英对10.6μm强吸收，选错炸裂）；低功率可见可用K9
面型/表面质量	面型λ/4~λ/10@633nm；表面40-20或20-10划痕-麻点	面型决定透射波前畸变，影响M²与聚焦光斑；划痕麻点既增散射又压低实际LIDT
外形尺寸	Φ12.7~Φ50.8mm，厚1.5~3mm；平板/楔形	必须与镜座口径、厚度槽位匹配；楔形注意安装方向

五、典型应用场景与选型建议

① 光纤激光打标/切割/焊接的红光指示（用量最大）。光路顺序为：激光器（QBH输出）→扩束镜→45°合束镜→振镜（打标）或准直/聚焦镜组（切割焊接）→场镜/保护镜→工件；红光指示器从垂直方向接入合束镜。选型：1064nm波长选H-K9L/JGS1基底合束镜（T>99%@1064、R>85%@650，45°），常用Φ20×2mm、Φ25×3mm；kW级以上切割焊接建议JGS1熔石英。更换后必须做红光与焦点重合度校准。

② CO₂激光雕刻切割的红光指示。10.6μm激光人眼不可见且熔石英对其强吸收，合束镜必须用ZnSe基底（CVD硒化锌，10.6μm高透+650nm高反），常见Φ20×2mm、Φ25.4×2mm/3mm，整镜架含红光灯与反射镜成套供应。ZnSe价格远高于石英片，且切削抛光粉尘属有害粉尘，报废镜片按规范处置。

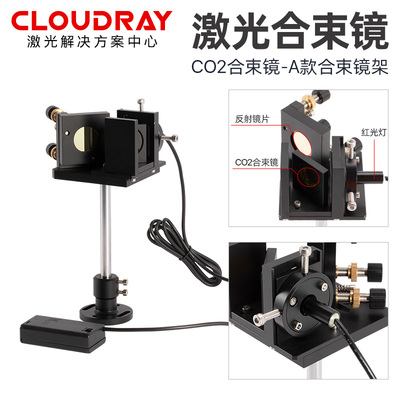

CO₂激光合束镜架总成：镜架内含ZnSe合束镜、红光指示灯与反射镜，红光与10.6μm CO₂激光共轴输出

图6 CO₂激光合束镜架总成：ZnSe合束镜（浅黄镜片）+红光指示灯+反射镜，红光与不可见10.6μm激光共轴（图片来源：Cloudray）

③ 绿光/紫外加工的指示合束。532nm绿光、355nm紫外打标机选用对应波长高透的合束镜（532T/650R、355T/可见R）；紫外波段必须熔石英基底，且355nm膜系LIDT显著低于1064nm（约5 J/cm²@10ns），皮秒/飞秒紫外设备尤需留足阈值余量。

④ 多波长共轴加工与科研多色光路。1064/532/355nm多波长共享场镜、泵浦-探测实验、RGB激光显示（红绿蓝三束经两片二向色镜级联合成白光）、荧光激发等，用二向色镜串联合束。选型核心是各通道波长间隔与过渡带匹配、通道间隔离度（反射带泄漏/透射带残余反射）足够低。

⑤ 偏振合束与泵浦耦合。半导体激光巴条功率倍增、光纤激光器泵浦源合成、双包层光纤偏振复用，用偏振分光棱镜/薄膜偏振片反向合束。选型看消光比、Tp/Rs效率与LIDT；合束后输出为混合偏振，下游若需单一线偏振须再串波片整形。

选型六步法（采购与维修可直接照做）：

定波长：主激光波长（1064/532/355/10.6μm）+指示光波长（635/650/532nm），多波长列出全部通道；
定基底：紫外/kW级选JGS1熔石英，CO₂选ZnSe，低功率可见可选K9；
定膜系指标：主波长T、指示光R、45°入射角、是否偏振敏感，向厂商索取带入射角标注的实测光谱曲线；
定尺寸：直径×厚度与镜座槽位核对（Φ20×2、Φ25×3最常见），确认是否楔形及安装方向；
定阈值：按实际功率/能量、光斑直径、脉宽核算功率/能量密度，对照附测试条件的LIDT数据留数倍冗余；
定验收：到货对光检查膜面无划痕麻点，装机后低功率验证红光亮度与同轴度，再升至工作功率。

六、使用维护与常见误区

维护要点：合束镜的清洁纪律与所有激光光学件一致——氮气或洁净压缩空气先吹浮尘，严禁干擦；无尘棉签蘸光学级无水乙醇由中心向外单向轻拭、一次一换面；对光检查有雾痕、划痕即更换。一个实用的现场经验：红光点变暗、变虚、变淡，往往是合束镜污染或膜面劣化的第一信号——指示光只走反射通道且功率仅毫瓦级，膜面污染对红光亮度的影响远比对主激光明显，看到红光异常应优先检查合束镜。安装时45°角度必须精确（角度误差会同时平移红光落点，导致指示光与加工焦点失配）；更换合束镜或改变厚度后，重新校准红光与焦点重合度并纳入日常点检。库存镜片恒温干燥、原封装存放，膜层长期受潮会发生光谱漂移与脱膜。

常见误区：

误区	正解
“合束镜就是分光镜，反过来用就行”	原理同源、光路可逆，但膜系优化方向相反：合束镜追求双高（透射带高T+反射带高R），50:50分光镜追求定比分配。拿分光镜合束每路损失约一半功率，高功率下严重发热，仅低功率指示可凑合
“透过率越高，越耐大功率（高T=高LIDT）”	T/R是光谱效率指标，LIDT是热力学指标，二者无必然联系。金属膜也能做出平坦分光曲线但吸收高数倍、高功率必烧；耐不耐大功率只看附测试条件的LIDT数据
“45°差一点没关系，装上就行”	膜系光谱是入射角的函数：偏角→反射带蓝移、带宽收窄、P/S分裂，工作波长可能掉进过渡带，表现为红光变暗、合束失效而镜片”看起来完好”。透反异常先排查角度
“CO₂设备也换石英合束镜，便宜”	熔石英对10.6μm强吸收，上高功率会发热炸裂；CO₂合束镜必须用ZnSe（GaAs亦可但不透可见光、无法做红光指示）
“红光变暗是红光灯坏了”	先查合束镜：膜面污染、烧蚀或装偏角度都会让红光反射效率骤降；合束镜污染的进展速度与保护镜相当，脏了凑合用会从红光变暗发展到膜层烧穿
“楔形片不分正反，能装进去就行”	楔形片装反会让后表面鬼像沿原光路返回激光器，高功率下可造成回光损伤；必须按镜片/镜座方向标识安装
“合束镜/二向色镜/偏振合束是一回事，随便买”	选择维度不同：波长合束看波长间隔与过渡带，偏振合束看消光比与Tp/Rs，红光指示看主波长T+红光R；报错参数买错膜系，装机即失效

合束镜与分光镜的光路可逆关系如下图：同一片二向色元件，光反向传播时即由”合束”变为”分束”——这也是为什么二向色镜产品页常同时标注Beam Combiner / Beamsplitter两个名字。

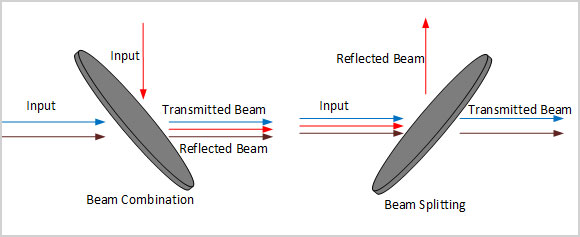

合束与分束光路可逆性对比：左侧多束光经元件合并为共轴输出，右侧共轴光经元件拆分为不同方向光束

图7 合束（Beam Combination）与分束（Beam Splitting）互为逆过程（图片来源：Lbtek光学）

七、备注与行业常识

“合束镜”作为激光加工配件的名称，是随红光指示器在国产打标机上的普及而固定下来的——早期YAG打标机用1064nm不可见光对焦困难，红光笔+45°合束片的同轴指示方案因结构简单、成本低廉成为行业标配，合束镜也随之成为打标机、切割机耗材清单里的常备件。镀膜工艺上，国产合束镜普遍采用电子束蒸发或离子束溅射（IBS）硬膜，后者膜层致密、耐磨可清洗、抗潮抗紫外，与Thorlabs、Edmund Optics等国际厂商的工业级二向色镜属同一技术路线。需要更高集成度的场合，还有将红光指示、合束、准直扩束三合一的集成式模组；而光纤器件形态的”光纤合束器”（泵浦合束器、功率合束器）则属光纤熔融拉锥产品，采购时注意与镜片式合束镜区分。

八、参考资料

RP Photonics Encyclopedia, Beam Combining（光束合成：相干合束/光谱合束/偏振合束分类与原理）
RP Photonics Encyclopedia, Spectral Beam Combining（光谱合束：光栅、VBG、二向色镜等合束元件对比）
Thorlabs, Dichroic Mirrors/Beamsplitters（二向色镜/合束镜45°选型与合束光路应用说明）
Thorlabs, High-Power Polarizing Beamsplitter Cubes（高功率偏振分光/合束棱镜：消光比2000:1、LIDT数据）
LASER COMPONENTS, Dichroic Mirror Coatings 数据表（HR1064HT532等膜系T/R指标与10ns LIDT典型值）
上海京盛光电，激光合束镜产品规格（1064nm T>99%、650nm R>85%、45°入射角行业规格）
大恒光电，合束镜产品手册（PDF）（ZnSe/H-K9L/JGS1各波长合束镜规格系列）
Wavelength Opto-Electronic, BC/BCZ Series 45° Beam Combiner（BK7/熔石英/ZnSe合束镜，355nm~10.6μm透红外+反可见指示光）
