描述

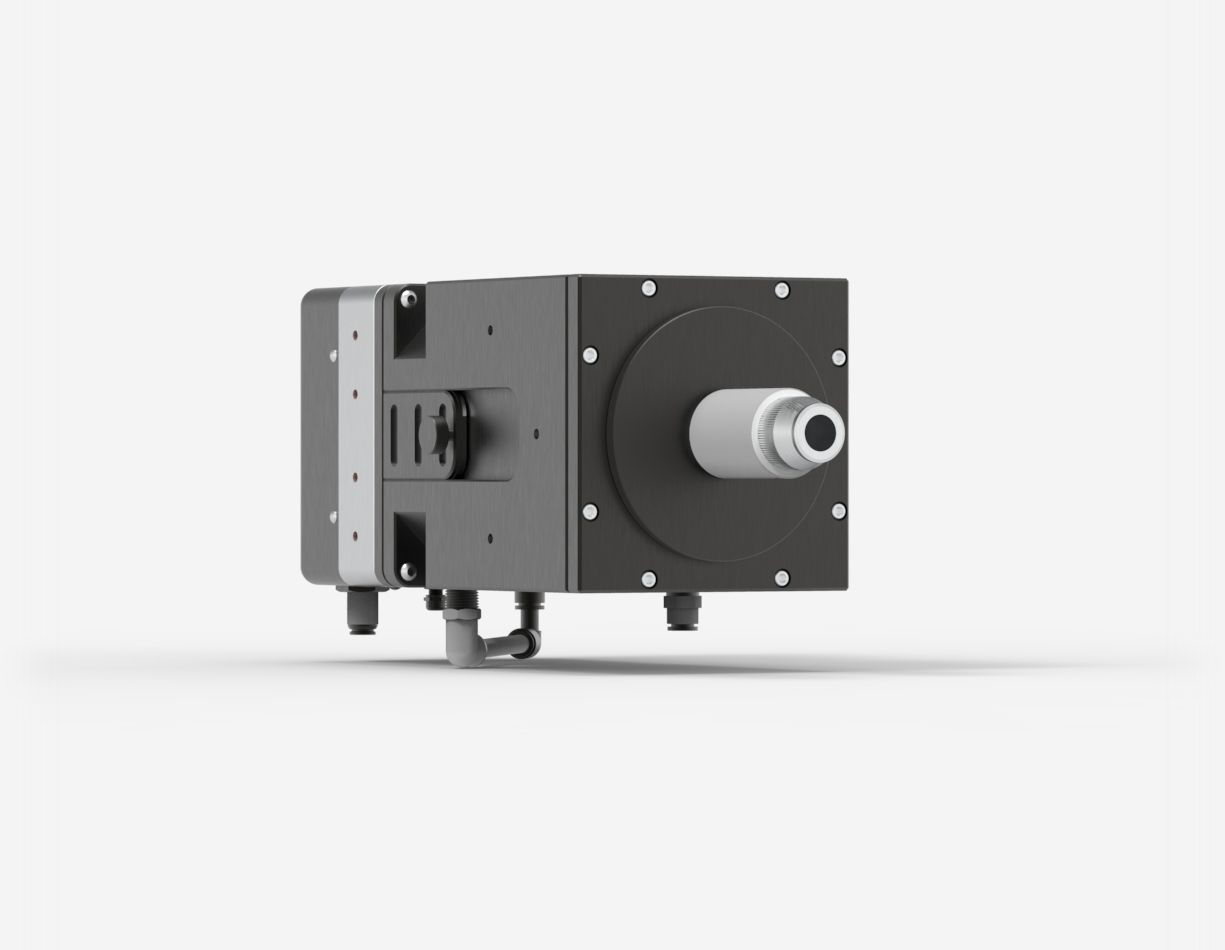

如果结论只能记一条：HP60A-15KW-GD-QBH 随机附带一个 QB / QBH 光纤转接器，客户拿到 QBH 接口的连续光纤激光器可以直接插上测，不用搭准直光路——这是它相对另外两款最实际的优势。配套转接器后线性度也大幅提升：vs 光束位置 <0.5%、vs 光束直径 ±1.5%。但请注意：它只认 QBH 接口，QD、QCS、RK 接口的激光器插不上，下单前必须与激光器厂家确认输出接口类型。
核心特点
- 随附 QB / QBH 光纤转接器：光纤激光器输出直连，无需准直镜、无需对中、无需另购转接件。
- 接转接器后线性度显著提升：vs 光束位置 <0.5%、vs 光束直径 ±1.5%（对比 70 mm 开放孔径的 ±4.0% / ±2.5%）。该指标见原厂 HP Series User Manual，是本型号最容易被忽略的核心卖点。
- 适用光束发散角 50–110 mrad（半角）：超出此范围读数不可靠，需按激光器实际 NA 核对。
- 背反射 1–2%（含 70 mm 孔径与光纤转接器条件下），金锥设计使其对所接光纤端几乎不产生回光。
- NIST 可溯源校准，功率校准不确定度 ±5.0%（1064–1070 nm）。
- 15 kW 连续，水冷 8–10 LPM，DB15 + USB 2.0 双输出。
QBH 接口与 QD / QCS / RK 的关系：务必先确认
高功率光纤激光器的输出接口不是统一标准。QBH、QD、QCS、RK 在机械锁定方式和光学结构上都不同，互不兼容。根据切割头厂商的公开技术资料，关键差别在于：QBH 接口自带准直镜片，QD 接口则没有准直镜片；QCS 连接块用 4 颗固定螺丝，QD 用 1 颗，QBH 则为卡口旋紧加定位孔。这不只是插头外形不同，是否内置准直镜直接决定了光束能否被直接耦合进探测器。
| 激光器接口 | 常见品牌 / 情况 | 能否直连 QBH 版功率计 |
|---|---|---|
| QBH | 锐科 Raycus 多型号可选、创鑫、部分 IPG/nLIGHT 系统 | 可以，随附转接器直接接 |
| QD | 锐科 Raycus 部分型号、MAX 等部分激光器提供 QD 选项 | 不可以，需另行解决转接 |
| QCS | IPG Photonics 常用 | 不可以 |
| RK | 部分设备 | 不可以 |
下单前请务必做两件事：① 向激光器厂家或看激光器铭牌，确认输出接口是 QBH 还是 QD/QCS/RK；② 确认激光器输出发散角落在 50–110 mrad（半角）区间内。若接口是 QD 而非 QBH，请选 TUBE 版或 标准版并自行配准直光路。
技术规格
| 光路形式 | 70 mm 管口 + QB/QBH 光纤转接器 |
| 隔离管长度 | 205 mm |
| 背反射 | 1–2%（70 mm 孔径 + 光纤转接器条件下） |
| 线性度 vs 光束直径 | ±2.5%（70 mm 孔径）/ ±1.5%（用光纤转接器） |
| 线性度 vs 光束位置 | ±4.0%（70 mm 孔径）/ <0.5%（用光纤转接器） |
| 光纤兼容 | QB / QBH 接口 |
| 最小发散角（半角） | 50 mrad |
| 最大发散角（半角） | 110 mrad |
| 外形尺寸 H×W×D | 153 × 153 × 386 mm |
| 整机重量 | 16 kg（仅探头） |
| 官方货号 P/N | 205558（IMP 英制水口） |
三款型号通用的技术规格（GD / TUBE / QBH 完全一致）
| 最大连续功率 | 15000 W（连续 2 分钟亦为 15000 W） | |
| 最小连续功率 | 500 W（低于此值需联系厂家定制 | |
| 噪声等效功率 NEP | 15 W | |
| 光谱范围 | 0.8 – 12 μm（标准标定段 0.8 – 2.1 μm，可选标定 2.1 – 2.5 μm） | |
| 典型上升时间 | 15 s（0–95%）；自然上升时间 6 s | |
| 功率灵敏度（DB15 输出） | 0.13 mV/W | |
| 功率校准不确定度 | ±5.0%（1064–1070 nm）；±5.6%（800–1565 nm）；±8.8%（1566–2100 nm） | |
| 重复性 | ±2% | |
| 线性度 vs 功率 | ±2% | |
| 吸收体 | GD（镀金反射锥 / gold cone），非通用 H 型吸收体 | |
| 冷却方式 | 水冷 | |
| 冷却流量 | 8 – 10 LPM，流量稳定度 < ±1 LPM/min | |
| 冷却水温 | 15 – 25 ℃，温度变化率 < ±3 ℃/min | |
| 最大水压 | 413 kPa（60 psi） | |
| 最大功率密度损伤阈值 | 80 kW/cm²（1064 nm、500 W CW 条件；15 kW 满功率时约 10 kW/cm²） | |
| 模拟输出 / 串口 | 0–2 V（12 V 版本可选）/ USB 2.0 | |
| 兼容显示设备 | MAESTRO、TUNER、UNO 等 Gentec-EO 表头 |
英制（IMP，3/8″ OD）与公制（MET，10 mm OD）水接口版本可选，需在下单时确认；D0 为型号版本码，另有 BLU 无线版本。
适用场景
适合用 QBH 版的情况
- 客户设备是 QBH 接口连续光纤激光器，希望即插即测——不搭准直光路，现场几分钟内完成测量。
- 激光器老化测试（burn-in test）：需要长时间连续监测输出功率，直接接光纤最省事。
- 现场快速测量：高功率房间可关闭、减少现场线缆。
- 对重复性要求高的场合：接转接器后 vs 光束位置线性度 <0.5%，是三款里最好的。
- 激光器在 500 W – 15 kW 连续可调，且输出发散角在 50–110 mrad 内。
不适合用 QBH 版的情况
- 激光器是 QD / QCS / RK 接口——转接器插不上，需改选 TUBE 版或标准版并自建准直光路。
- 激光器输出发散角大于 110 mrad 或小于 50 mrad——超出范围测量不可靠。
- 测非光纤激光（如 CO₂、固体 YAG 自由空间光束）——用标准版或 TUBE 版。
- 激光器功率高于 15 kW——需联系 Gentec-EO 定制 SUPER HP 系列。
三款型号怎么选：完整对比
| 对比项目 | HP60A-15KW-GD | HP60A-15KW-GD-TUBE | HP60A-15KW-GD-QBH |
|---|---|---|---|
| 官方货号 P/N（英制 IMP） | 205219 | 205469 | 205558 |
| 光路形式 | 60 mm 开放孔径 自由空间光束 |
70 mm 管口 自由空间光束 |
70 mm 管口 直连 QB/QBH 光纤 |
| 隔离管长度 | 无 | 205 mm | 205 mm |
| 背反射 | 5–10% | 1–2% | 1–2%（对所接光纤可忽略） |
| 线性度 vs 光束直径 | ±2.5% | ±2.5%（70 mm 孔径） | ±1.5%（用光纤转接器） |
| 线性度 vs 光束位置 | ±4.0% | ±4.0%（70 mm 孔径） | <0.5%（用光纤转接器） |
| 光纤兼容 | 不适用 | 不适用 | QB / QBH 接口 |
| 适用光束发散角 | 不限 | 不限 | 50–110 mrad（半角） |
| 外形 H×W×D | 153×153×97 mm | 153×153×302 mm | 153×153×386 mm |
| 整机重量 | 10 kg | 15 kg | 16 kg |
| 量程 / 精度等 | 完全一致 | 完全一致 | 完全一致 |
三款量程、噪声等效功率、光谱范围、校准不确定度、重复性、冷却与接口规格完全一致，差异仅来自光路结构。标准版、TUBE 版、QBH 版。
相关知识与选型工具
测量高功率激光不是简单”把光打上去读数”，探测器类型、损伤阈值、光束对准方式都会直接影响数据可信度与设备安全。以下内容可帮助你先把原理和选型逻辑理清：
- 激光功率能量测量全攻略 — 热式与光电式两条技术路线的原理、量热式功率计为什么是大功率测量的主力，以及五个常见误区。
- 光功率计是什么？怎么准确测量激光功率 — 热电堆与光电二极管的选型对比、积分球探头什么时候用、损伤阈值为什么比总功率更关键。
- 激光准直镜是什么？ — 自由空间光路测量前如何把发散光束整形到探测器孔径内。
- 楔形窗口片百科 — 背反射控制原理，理解高功率测量中”回光”为何是首要安全风险。
在线工具
- 激光功率计在线选型工具 — 按波长与功率快速匹配探头型号。
- 激光功率/能量单位换算器 — W / mW / dBm / J / eV 互转。
- 脉冲激光参数计算器 — 平均功率、峰值功率、能量与脉宽互算。
- HP60A-10KW-GD-MET-D0 — 若激光器功率在 10 kW 档，可参考同系列 10 kW 型号。
- 完整百科索引：激光百科全书
免责声明
本页参数均取自 Gentec-EO 官方产品页、官方 Product Specifications 数据表与 HP Series User Manual Rev 4.6，如有更新以原厂最新版本为准。功率校准可选 YAG（1064 nm）与 CO₂（10.6 μm）波段，标定结果随所选波段变化。测量前请确认光束直径、发散角与探测器孔径匹配，并按原厂手册要求提供 8–10 LPM 恒温冷却水。高功率激光存在严重人身与设备伤害风险，操作须由经过激光安全培训的人员执行，测量期间严禁直视光路。
